Крышная установка 5500x1000mm

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-095.01-01/19

Характеристики:

Тип проекта:

Строительный проект

Высота, мм:

1000 м

Длина, мм:

5500 м

Тип конструкции:

Крышная установка

Адрес:

пр-кт, Вахитова, 18А

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Нижнекамск, пр-кт Вахитова, 18А.
Ветровое давление для II ветрового района - 0,3 кПа;
Климатический район строительства - IV;
Снеговая нагрузка для V снегового района - 3,2 кПа;
Температура наружного воздуха:
а) наиболее холодных суток -40ºС;
б) наиболее холодной пятидневки -36ºС.
Годовое количество осадков - 550 мм.
Среднемесячная относительная влажность воздуха:
а) в январе 86 %;
б) в июле 46 %.
Глубина промерзания грунтов -1,8 м
1. Район строительства: г. Нижнекамск, пр-кт Вахитова, 18А.
Ветровое давление для II ветрового района - 0,3 кПа;
Климатический район строительства - IV;
Снеговая нагрузка для V снегового района - 3,2 кПа;
Температура наружного воздуха:
а) наиболее холодных суток -40ºС;
б) наиболее холодной пятидневки -36ºС.
Годовое количество осадков - 550 мм.
Среднемесячная относительная влажность воздуха:
а) в январе 86 %;
б) в июле 46 %.
Глубина промерзания грунтов -1,8 м

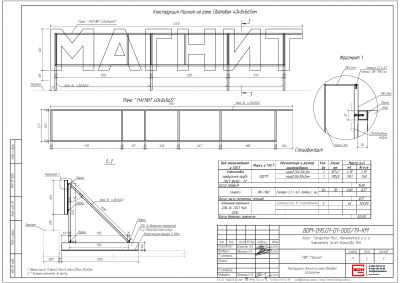

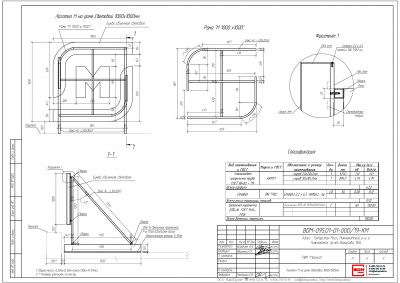

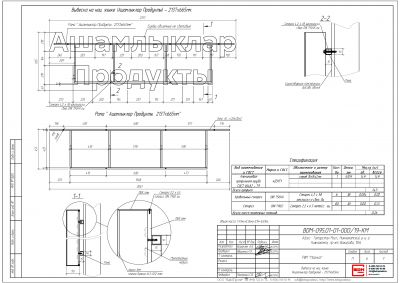

Конструктивное решение

Конструкции представляют собой световые буквы и логотипы на рамах из алюминиевого бокса. Крепление конструкций к фасаду здания осуществляется кровельными саморезами, к кровле – пригрузами. Буквы клееные с лицевой поверхность из акрилового стекла 3мм и боковиной из ПВХ 4мм, задняя часть буквы выполнена из ПВХ 6м.Конструкции представляют собой световые буквы и логотипы на рамах из алюминиевого бокса. Крепление конструкций к фасаду здания осуществляется кровельными саморезами, к кровле – пригрузами. Буквы клееные с лицевой поверхность из акрилового стекла 3мм и боковиной из ПВХ 4мм, задняя часть буквы выполнена из ПВХ 6м.

Характеристики

Тип проекта

Строительный проект

Высота, мм

1000 м

Длина, мм

5500 м

Тип конструкции

Крышная установка

Адрес

пр-кт, Вахитова, 18А

Регион установки

Нижнекамск

Год

2019

Шифр

BDM-095.01-01/19

Проект для компании

МАГНИТ

Координаты

55.648123,51.834535

Проект для компании

МАГНИТ
