Артикул: BDM-131.02/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ НОРД

Габариты:

7000х1500мм

Адрес:

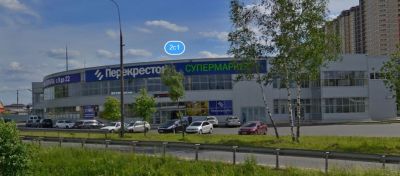

Московская область, Долгопрудный, Старое Дмитровское шоссе, 2с1, ТЦ Норд в Долгопрудном

Регион установки:

Долгопрудный

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Россия, Московская область, Долгопрудный, Старое Дмитровское шоссе, 2с1,ТЦ Норд в Долгопрудном.
2. Рекламная конструкция: Крышная установка габаритами 7,0х1,5м. 3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

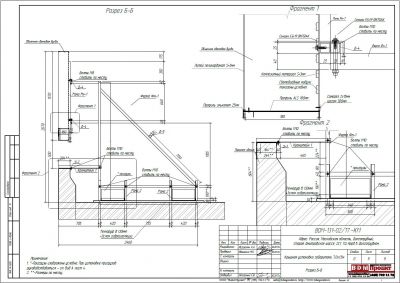

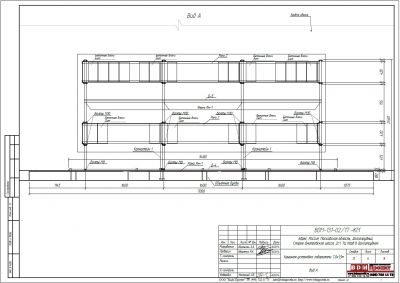

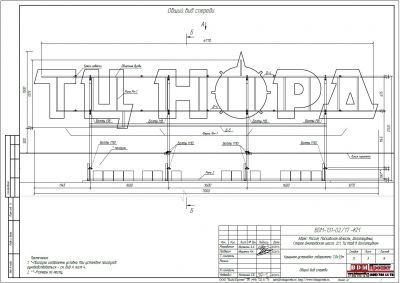

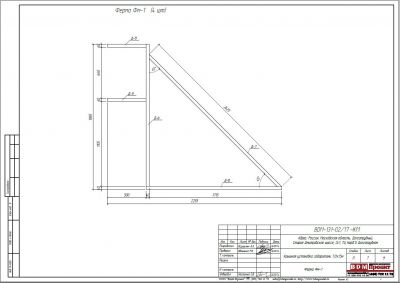

Несущая конструкция крышной установки габаритами 7,0х1,5м представляет собой треугольные фермы, выполненные из профильных труб: 40х40х2мм, которые крепятся в основании к опорам из уголков 40х40х4мм. Опоры устанавливаются на существующую конструкцию кровли техноруф В S=30мм облицованную рубероидом 3 слоя и пригружаются бетонными блоками 200х200х400мм. К вертикальным стойкам ферм крепятся направляющие из трубы 25х25х2мм для навески рам из трубы 25х25х2мм, к которым крепятся объемные световые буквы. Рекламоноситель - лицевые панели из литого поликарбоната S=3мм, боковые панели из профиля ALS 180мм, задние панели из композитного материала S=3мм, которые крепятся к каркасу саморезами. Подсветка осуществляется светодиодными модулями. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ НОРД

Габариты

7000х1500мм

Адрес

Московская область, Долгопрудный, Старое Дмитровское шоссе, 2с1, ТЦ Норд в Долгопрудном

Регион установки

Долгопрудный

Год

2017

Шифр

BDM-131.02/17

Проект для компании

ТЦ НОРД

Координаты

55.933272,37.501501

Проект для компании

ТЦ НОРД
