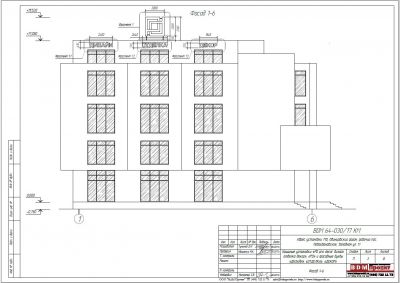

Крышная установка 11000х2300мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-64-030/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

11000х2300мм

Адрес:

МО, Одинцовский район, рабочий пос. Новоивановское, Западная ул. 11

Регион установки:

Одинцово

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, Одинцовский район, рабочий пос. Новоивановское, Западная ул. 11;
2. Рекламная конструкция: крышные установки «PD pro decor дизайн отделка декор»
габаритами 11,0х2,3м, «PD» габаритами 2,0х2,3м и фасадные буквы «ДИЗАЙН» габаритами 2,4х0,63м, «ОТДЕЛКА» габаритами 2,64х0,51м, «ДЕКОР» габаритами 1,845х0,51м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

Крышная конструкция представляет собой световые буквы, закрепленные на рамах, выполненных из профильных труб 40х40х2мм и 40х20х2мм, которые навешиваются на горизонтали из профильных труб 40х40х2мм и 40х20х2мм, и закрепляются на них болтами М10х80 и М10х65. Горизонтали устанавливаются на фермы, выполненные из профильной трубы 40х40х2мм, которые устанавливаются на прогоны из профильной трубы 80х40х3мм и пригружаются бордюрными камнями БР100.30.15 по ГОСТ 6665-91 весом 100кг, установленными на собственные детали (Деталь 1). Фермы, детали пригрузов и прогоны свариваются между собой. Прогоны в свою очередь устанавливаются на подложки из влагостойкой фанеры толщиной 12мм, под которые подкладываются листы гидростеклоизола в два слоя.
В стыках фанеры между собой предусмотреть пропилы для оттока воды, шириной не менее 50мм, также как и в слоях подкладки гидростеклоизола.
Фасадные буквы крепятся непосредственно к фасадным панелям саморезами.
Объемные световые буквы выполнены с лицевой поверхностью из акрилового стекла S=3мм, боковины из акрила S=6мм, задние панели из ПВХ S=10мм.
Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

11000х2300мм

Адрес

МО, Одинцовский район, рабочий пос. Новоивановское, Западная ул. 11

Регион установки

Одинцово

Год

2017

Шифр

BDM-64-030/17

Координаты

55.709338,37.359361
