Крышная установка 28875х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-098/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

КЦ РУБЛЕВО

Габариты:

28875х1800мм

Адрес:

г. Москва, ул. Василия Ботылева, д.43.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Василия Ботылева, д.43.
2. Рекламная конструкция - крышная установка габаритами 28,875х1,8м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

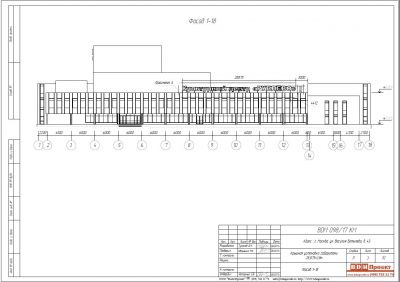

Конструктивное решение

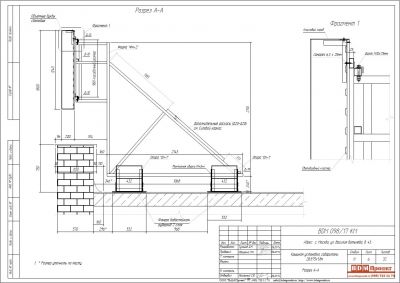

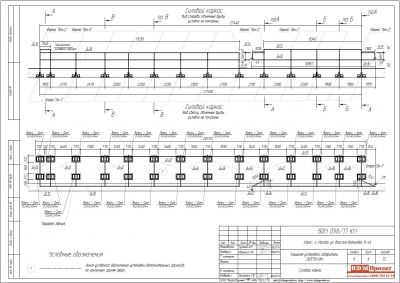

Конструкция представляет собой световые буквы, габаритными размерами 28,875х1,8м прикрепленные к раме букв из трубы 50х25х2мм, которые в свою очередь крепятся к горизонталям из трубы 40х40х3мм болтами М10х75мм. Горизонтали привариваются к фермам из трубы 40х40х3мм. Фермы устанавливаются на опоры, пригруженные бетонными блоками габаритами 200х200х400мм. Конструкция букв:

задняя стенка - композит S=3мм, крепится кровельными саморезами 4.2x16мм к раме букв, по периметру крепится П-образный профиль 50х20 мм из оцинкованной стали, на который крепятся цельноклееные буквы.
лицо - молочный акрил S=4мм;
торец - молочный акрил S=3мм;
подсветка линзованными светодиодными модулями;

Все узловые соединения на сварке, монтажные на болтах.
