Кышная установка 16700х870мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-146.00.000/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

Аэропорт Сочи

Габариты:

16700х870мм

Адрес:

Международный аэропорт Сочи

Регион установки:

Сочи

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: Международный аэропорт Сочи. Конструкция предназначена для установки на местности типа "А". 2. Металлическая конструкция - Крышная установка «ВТБ», габаритами 14х5,4м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 235.

2. Конструктивное решение

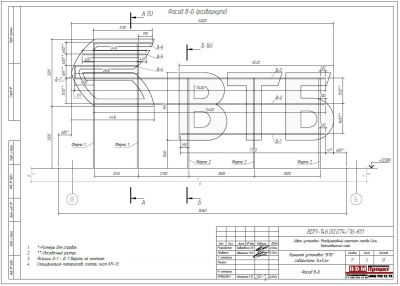

Несущая конструкция крышной установки представляет собой сварной металлический каркас из профильной трубы 60х60х4мм, устанавливается на продольные балочные элементы закрепленные к существующему металлокаркасу здания.
Установка объемных букв осуществляется на горизонтальные направляющие, выполненные из трубы 60х60х4мм через крюки навески, выполненные из равнополочных уголков 40х3мм.

Конструкция светового короба: - задняя стенка из листовой оцинкованной стали - 0,6 мм; - боковая стенка из листовой оцинкованной стали - 0,6 мм;
- внутренний каркас из стальных профильных труб 25х25х2мм
- лицевой материал - баннерное полотно 0,4мм;

Конструкция объемных букв «СИНДИКА»: - задняя стенка из алюмокомпозита - 3 мм; - боковая стенка из листовой оцинкованной стали - 0,6 мм;
- внутренний каркас из стальных профильных труб 25х25х2мм
- лицевой материал - баннерное полотно 0,4мм;

Конструкция объемных букв «стройцентр мебель»: - задняя стенка из алюмокомпозита - 3 мм;
- боковая стенка из оцинкованной стали - 0,6 мм; - лицевой материал из акрилового стекла 3мм;

Подсветка осуществляется светодиодными кластерами ECO4.
Все узловые и монтажные соединения - на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

Аэропорт Сочи

Габариты

16700х870мм

Адрес

Международный аэропорт Сочи

Регион установки

Сочи

Год

2016

Шифр

BDM-146.00.000/16

Проект для компании

ВТБ

Проект для компании

ВТБ
