Артикул: BDM-145/17-КМ

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

3950х1800мм

Адрес:

Москва, Симферопольский бульвар, д22

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Москва, Симферопольский бульвар, д.22
2. Рекламная конструкция: крышная установка габаритными размерами 9,35х1,8м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

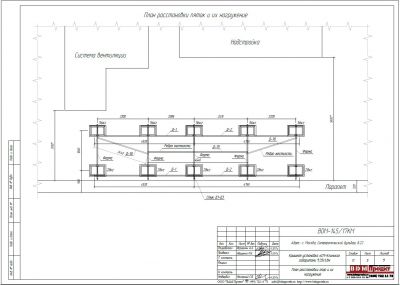

2.1. Несущая конструкция крышной рекламной установки представляет собой треугольные фермы, выполненные из трубы 40х40х3мм и 60х40х3мм и расположенные по всей длине вывески, с объединяющими элементами у основания, на которых располагаются пригрузы из бетонных блоков. Объемные световые буквы закреплены на раме, изготовленной из трубы 40х25х2мм и 25х25х2мм. Рама с буквами крепится к фермам крышной установки с помощью болтов М8х100. Объемные световые буквы с лицевой поверхностью из акрилового стекла S=3мм, боковина из профиля ALS 130мм; 2.2 Узловые и монтажные соединения - на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

3950х1800мм

Адрес

Москва, Симферопольский бульвар, д22

Регион установки

Москва

Год

2017

Шифр

BDM-145/17-КМ

Проект для компании

СМ-КЛИНИКА

Координаты

55.648372,37.604735

Проект для компании

СМ-КЛИНИКА
