Крышная рекламная установка 14500х3112мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-133.00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТРЦ ПАНАМА

Габариты:

14500х3112мм

Адрес:

г. Тюмень, ул. 2-я Луговая, д. 30, ТРЦ «Панама»

Регион установки:

Тюмень

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

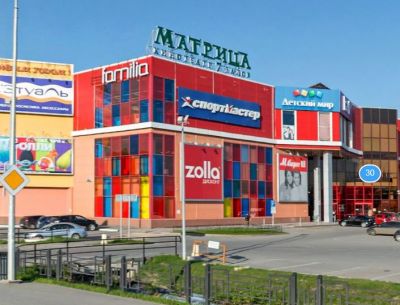

1. Район строительства: г. Тюмень, ул. 2-я Луговая, д. 30, ТРЦ «Панама».
2. Рекламная конструкция: крышная установка габаритными размерами 14,5х3,112 м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

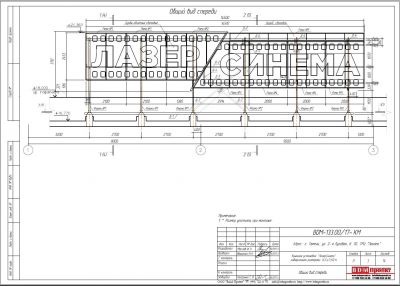

Конструкция представляет собой крышную установку габаритными размерами 14,5х3,112м.

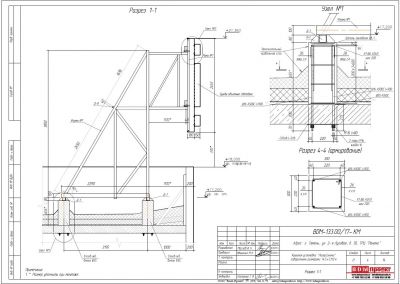

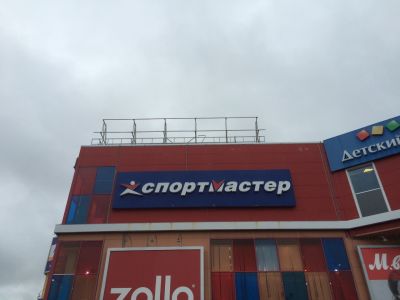

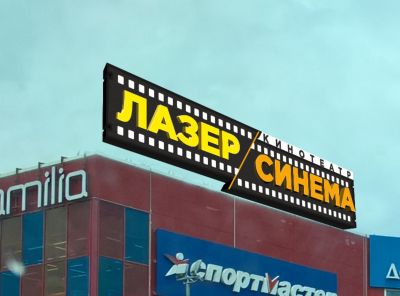

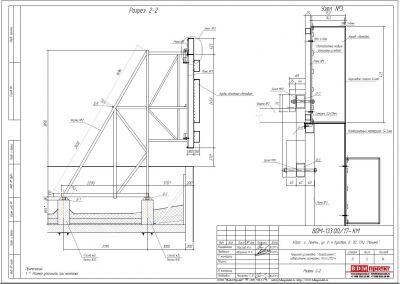

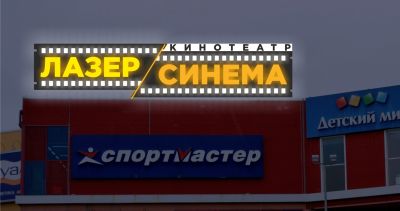

Конструкция выполнена из швеллеров 10П, профильных труб 80х80х4мм, 60х60х3мм, 60х60х2мм, 60х40х3мм, 40х20х2мм, 40х40х3мм, 40х40х2мм, 25х25х2мм. Ригели опорного стола (труба 80х80х4мм) опираются на оголовки железобетонных столбов (опор), ригели приваривают монтажной сваркой к закладным деталям. Столбы-опоры устанавливаются на плиту покрытия, вертикальная арматура каркаса столба проходит сквозь плиту и фиксируется гайками через пластину снизу плиты покрытия. После монтажа опорного стола необходимо восстановить кровельное покрытие и выполнить герметизацию столбов.. Навеска вывески осуществляется на горизонтальные прогоны из профильных труб 60х40х3мм, при помощи крюков. Фиксация производится болтами. Рекламоноситель: - Лицевые поверхности – композитный материал S=3мм, акриловое стекло S=4мм, боковые и задние поверхности букв и светового короба- ПВХ S=5мм, подсветка осуществляется светодиодными модулями. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТРЦ ПАНАМА

Габариты

14500х3112мм

Адрес

г. Тюмень, ул. 2-я Луговая, д. 30, ТРЦ «Панама»

Регион установки

Тюмень

Год

2017

Шифр

BDM-133.00/17

Проект для компании

ЛАЗЕР СИНЕМА

Координаты

57.171625,65.540266

Проект для компании

ЛАЗЕР СИНЕМА
