Крышная установка 17500х2000мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-046-07/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

17500х2000мм

Адрес:

г. Люберцы, Воинов Интернационалистов, д. 3

Регион установки:

Люберцы

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

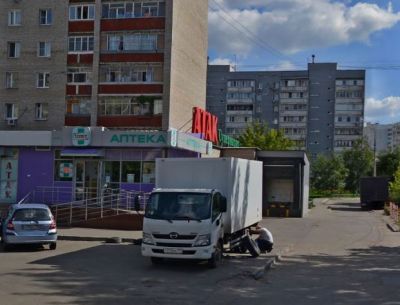

1. Район строительства: г. Люберцы, Воинов Интернационалистов, д. 3.

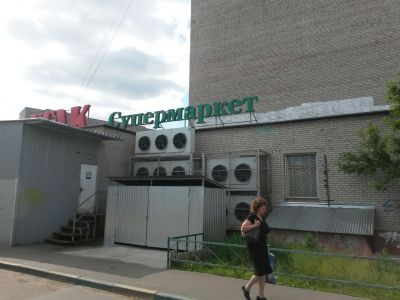

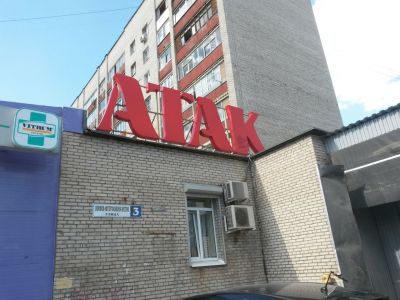

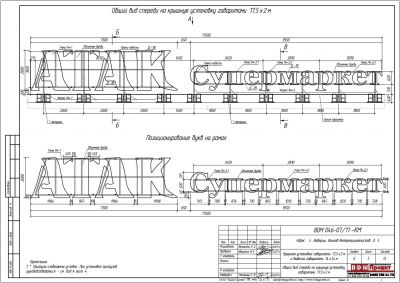

2. Рекламные конструкции: Крышная установка «АТАК Супермаркет» габаритами 17,5х2м и вывеска габаритами 14х1,4м. 3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

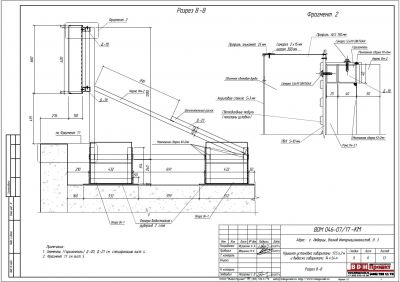

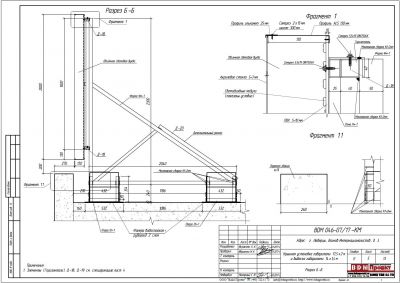

Несущая конструкция крышной установки "АТАК Супермаркет" габаритами 17,5х2м представляет собой треугольные фермы, выполненные из профильных труб: 40х40х2мм, 50х50х2мм, которые крепятся в основании к опорам из уголков 50x50x5мм. Опоры устанавливаются на существующую конструкцию кровли на влагостойкую фанеру S=10мм облицованную рубероидом и пригружаются бетонными блоками 200х200х400мм. К вертикальным стойкам ферм крепятся направляющие из трубы 40х40х2мм для навески рам из трубы 40х25х2мм к которым крепятся объемные световые буквы. К наклонным элементам ферм привариваются дополнительные раскосы из трубы 40х40х2мм. Объёмные буквы вывески "АТАК Супермаркет" габаритами 14х1,4м крепятся к парапету кровельными самрезами 5,5х32мм. Рекламоноситель - лицевые панели из акрилового стекла S=3мм, боковые панели из профиля ALS 130мм, задние панели из ПВХ S=10мм, которые крепятся к каркасу саморезами. Подсветка осуществляется светодиодными модулями. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

17500х2000мм

Адрес

г. Люберцы, Воинов Интернационалистов, д. 3

Регион установки

Люберцы

Год

2017

Шифр

BDM-046-07/17

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

55.696255,37.902024

Проект для компании

АТАК СУПЕРМАРКЕТ
