Крышная установка 5150х2000мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-14.01-07/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ЖК ВЕГА

Габариты:

5150х2000мм

Адрес:

г. Щелково, ул. Радиоцентр-5 (ЖК ВЕГА)

Регион установки:

Щелково

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Щелково, ул. Радиоцентр-5 (ЖК ВЕГА). 2. Конструкция: крышная установка «АШАН Супермаркет» габаритами рекламного поля 5,15х2,0м.
2. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

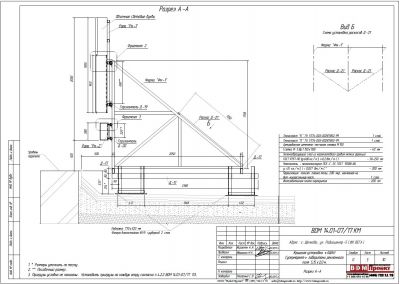

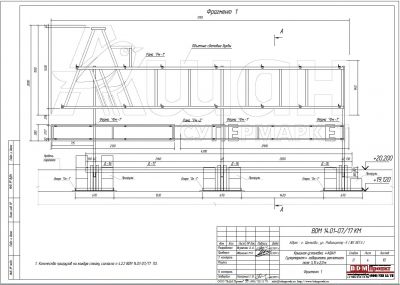

Конструкция представляет собой крышную установку габаритами рекламного поля 5,15х2,0м. Конструкция состоит из ферм «Фм-1», выполненных из профильной трубы 40х40х3мм, уголков 40х3мм. Фермы устанавливаются на продольные опоры Д-11 и Д-17 из профильной трубы 80х40х3 и крепятся к ним посредством сварки.

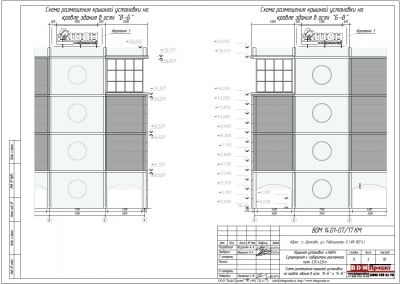

Опоры в свою очередь привариваются к опорам «Оп-1» выполненных из уголков 50х5мм и полосы 30х3мм. Опоры «Оп-1» устанавливаются непосредственно на кровельный пирог здания на влагостойкую фанеру и пригружаются пригрузами.

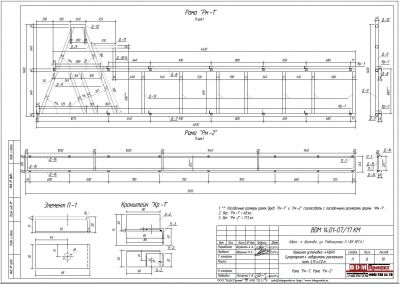

Объемные буквы предварительно собираются на рамки «Рм-1» и «Рм-2» и крепятся на горизонтали болтами М8. Горизонтали выполнены из профильных труб 40х40х3мм и 40х20х3мм. Горизонтали предварительно устанавливаются на выступающие столики ферм и крепятся к ним посредством сварки. Объемные световые буквы с лицевой поверхностью из акрилового стекла S=3мм, боковина из профиля "Ашан" - ALS 180мм; "Супермаркет" - клееный короб из акрила 130мм, задние панели из ПВХ S=10мм. все узловые соединения сборочных единиц на сварке и на болтах.
