Артикул: BDM-103.00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

26400х1150мм

Адрес:

Москва, ул. Неглинная, д. 4, стр.1

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

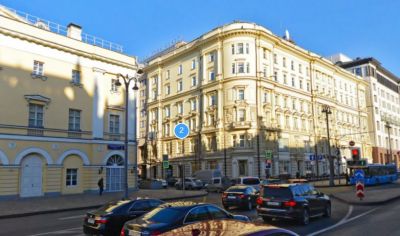

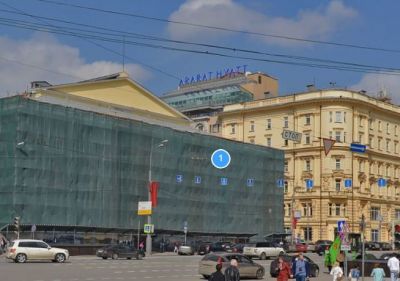

1. Район строительства: Москва, ул. Неглинная, д4, стр 1
2. Рекламная конструкции: Крышная конструкция «ARARAT PARK HYATT»
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

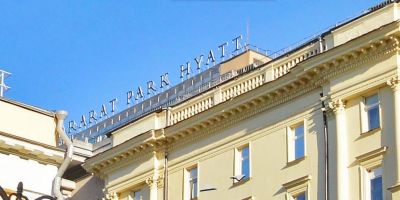

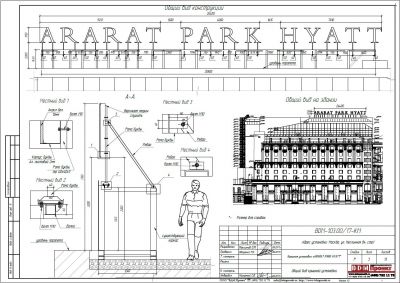

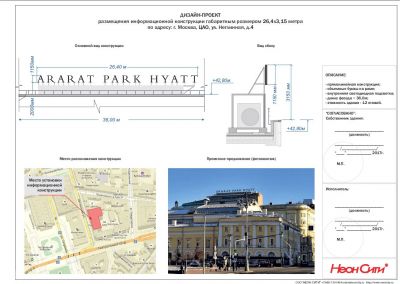

2.1. Проектом разрабатывается крышная установка «ARARAT PARK HYATT» габаритами 26,4х3,15м и высотой букв 1,15м.

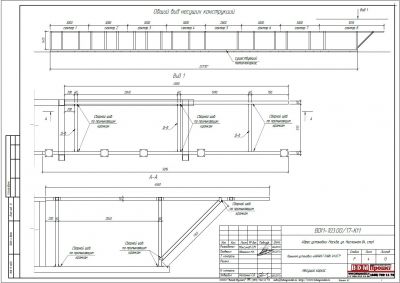

Вывеска представляет собой объемные световые буквы. Крепление осуществляется на существующий металлический каркас с некоторой доработкой. Профиль, используемый в металлокаркасе - тр 60х60х3, тр 40х40х3, тр 40х25х2

и уголок 40х40х4.

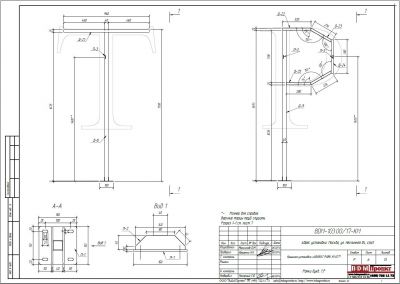

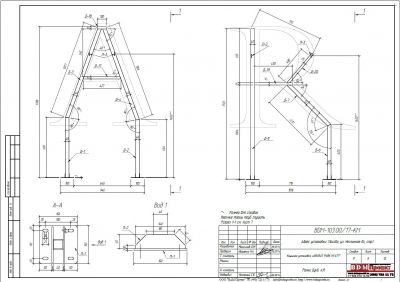

Конструкция световых букв:

А) боковая стенка - алюминий листовой 2мм.
Б) лицевая поверхность - акриловое стекло - b=15мм
В) задняя стенка -алюминий листовой 2мм

Характеристики

Тип конструкции

Крышная конструкция

Габариты

26400х1150мм

Адрес

Москва, ул. Неглинная, д. 4, стр.1

Регион установки

Москва

Год

2017

Шифр

BDM-103.00/17

Проект для компании

Арарат Парк Хаятт

Координаты

55.759973,37.621579

Проект для компании

Арарат Парк Хаятт
