Крышная конструкция 17000х2500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-114С-000/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

17000х2500мм

Адрес:

МО, г. Звенигород, Нахабинское шоссе, д. 15А

Регион установки:

Звенигород

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, г. Звенигород, Нахабинское шоссе, д. 15А;

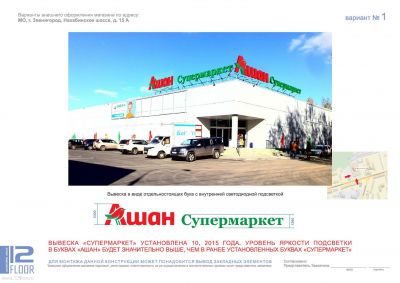

2. Рекламная конструкция: крышная конструкция «Ашан Супермаркет» габаритами 17,0х2,5м;
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

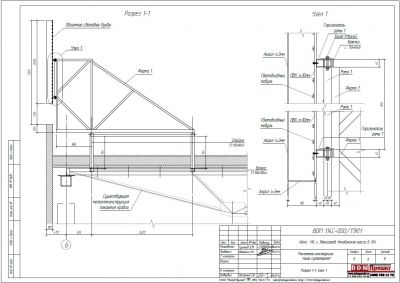

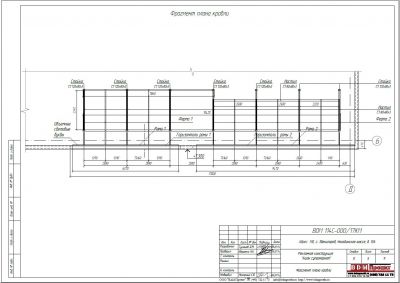

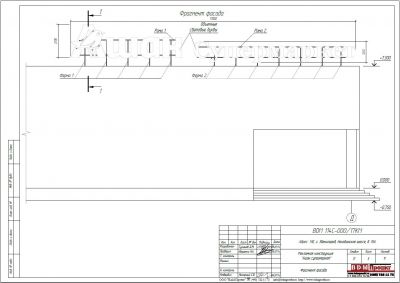

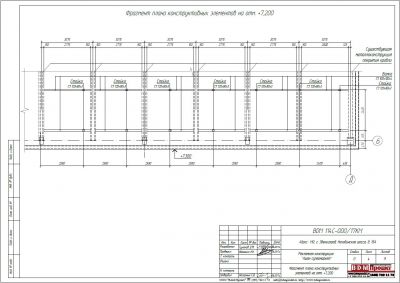

Крашная конструкция представляет собой объемные световые буквы, закрепленные на рамах, выполненных из профильных труб 40х3мм, которые навешиваются на горизонтали из профильных труб 40х40х3мм с помощью крючков из уголков 75х45х5мм, приваренных на рамах, и закрепляются на горизонталях болтами М10х65. Горизонтали устанавливаются на фермы, выполненные из профильной трубы 40х40х3мм, 80х40х3мм. Фермы крепятся на настиле из профильной трубы 80х80х3мм и закрепляются на нем посредством сварки. Настил в свою очередь крепится к стойкам закладных деталей из профильной трубы 120х80х3мм и закрепляется на них посредством сварки. Стойки закладных деталей устанавливаются на балки из профильной трубы 100х100х4, приваренные к существующему металлокаркасу здания и также закрепляются на них посредством сварки.
3.2. Объемные световые буквы: Подсветка - светодиодные модули, лицо - акрил S=3мм, боковины - акрил S=3мм, задник - ПВХ S=10мм.
3.3. Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

17000х2500мм

Адрес

МО, г. Звенигород, Нахабинское шоссе, д. 15А

Регион установки

Звенигород

Год

2017

Шифр

BDM 114С-000/17

Проект для компании

АШАН СУПЕРМАРКЕТ

Координаты

55.743522,36.860005

Проект для компании

АШАН СУПЕРМАРКЕТ
