Описание

Исходные данные для проектирования

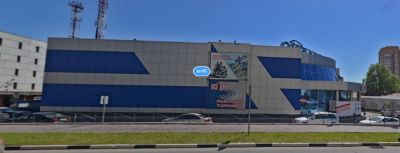

1. Район строительства: МО, г. Химки, ул. Молодежная, д. 48.

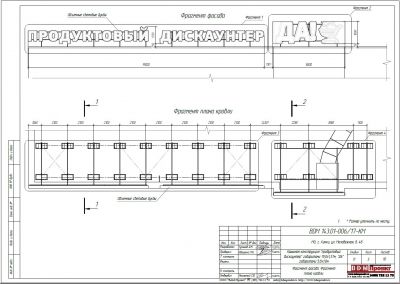

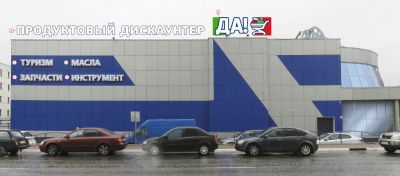

2. Рекламная конструкция – Крышная конструкция "продуктовый дискаунтер" габаритами 19,0х1,37м, "ДА" габаритами 5,8х1,8м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

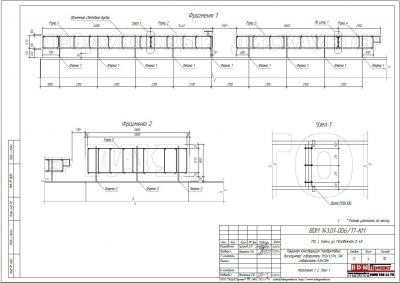

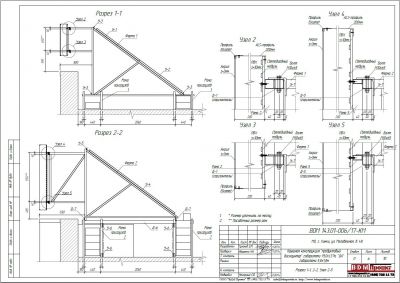

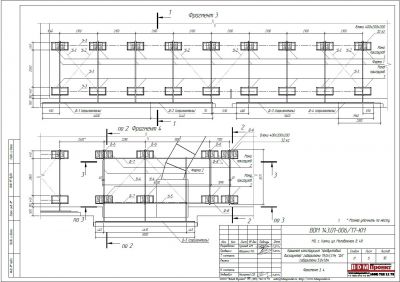

Конструкция выполнена из профильных труб 80х40х3мм, 40х40х2мм, 40х20х2мм и уголков 45х45х5мм, 75х75х5мм. Конструкция пригружается бетонными блоками размерами 400х200х200мм массой 32кг каждый. Пригрузы устанавливаются на рамы пригрузов, выполненные из уголка 45х45х5мм. На рамы пригрузов под конструкцию «ДА» устанавливается настил из труб 80х40х3мм и приваривается к ним. На настил устанавливаются фермы из профильной трубы 40х40х2мм и закрепляются на нем сваркой. К фермам привариваются горизонтали из профильной трубы 40х40х2мм. Рамы объемных световых букв выполнены из профильной трубы 40х40х2мм , 40х20х2мм и навешиваются на горизонтали и закрепляются на них с помощью болтов М10х70 через крючки из уголков 75х75х5мм приваренных к рамам коробов.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели ALS профиль 200 мм, задние панели из ПВХ S=10мм, которые крепятся к рамам кровельными саморезами 5,5х29мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

19000х1370мм

Адрес

МО, г. Химки, ул. Молодежная, д. 48.

Регион установки

Химки

Год

2017

Шифр

BDM-143.01-006/17

Проект для компании

Cупермаркет ДА!

Координаты

55.89927,37.401033

Проект для компании

Cупермаркет ДА!
