Крышная установка 15750х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-003.07/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

15750х1800мм

Адрес:

г. Клин, ул. Карла Маркса , 2А

Регион установки:

Клин

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Клин, ул. Карла Маркса , 2А

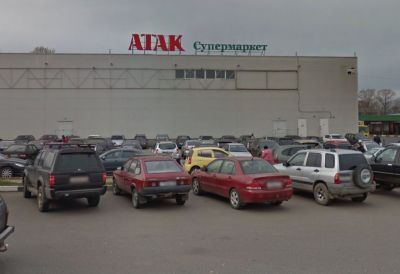

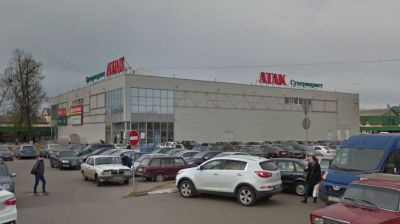

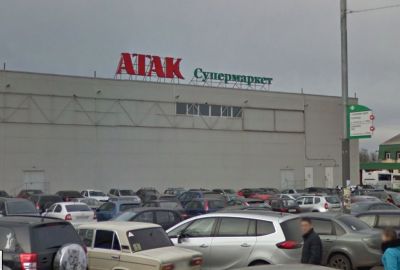

2. Рекламная конструкция - крышной установки габаритами 15750х1800мм.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

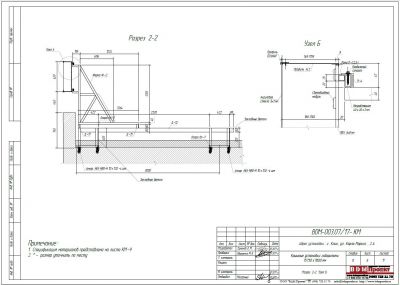

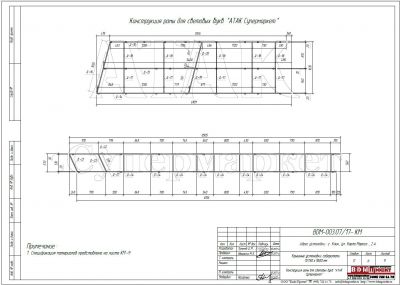

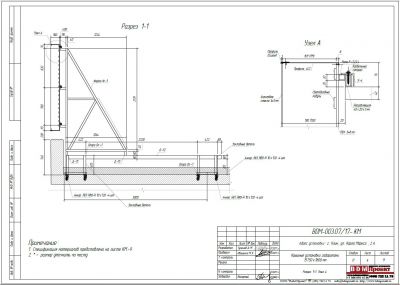

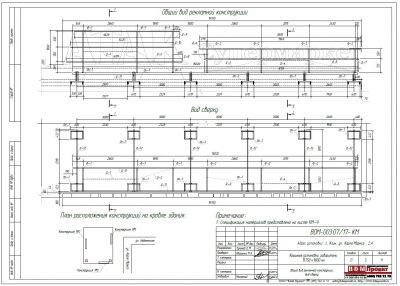

2.1. Несущая конструкция крышных рекламных установок представляет собой треугольные фермы, выполненные из трубы 40х40х3мм и расположенные по всей длине вывески, с объединяющими элементами у основания, установленные на закладные детали выведенные из кровли здания. На фермы со стороны световых букв устанавливаются горизонтальные направляющие из трубы 40х20х3мм. На данных направляющих закрепляются объемные световые буквы имеющие, в свою очередь, собственный каркас из трубы 20х20х2мм.
2.2 Узловые и монтажные соединения - на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

15750х1800мм

Адрес

г. Клин, ул. Карла Маркса , 2А

Регион установки

Клин

Год

2017

Шифр

BDM-003.07/17

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

56.333125,36.711774

Проект для компании

АТАК СУПЕРМАРКЕТ
