Артикул: 3038НП-40-301-2015-КР-1

Характеристики:

Тип конструкции:

Крышная конструкция

Адрес:

г. Москва, Севастопольский проспект, д. 47А.

Регион установки:

Москва

Год:

2017

Шифр:

3038НП-40-301-2015-КР-1

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ

Раздел 4 «Конструктивные и объемно–планировочные решения» КР.

Техническое перевооружение -1, -2, 3, 4, 5, 6, 7, 10, 11, 12, 13 этажей, фасада и прилегающей территории офисного здания по адресу:
г. Москва, Севастопольский проспект, д. 47А.

Исходные данные для проектирования

Район строительства: г. Москва, Севастопольский пр., д. 47а;

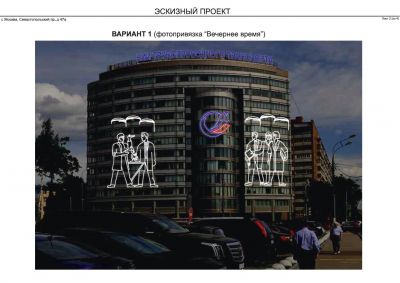

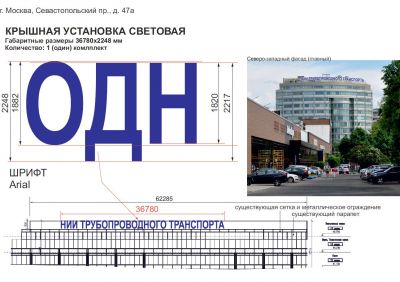

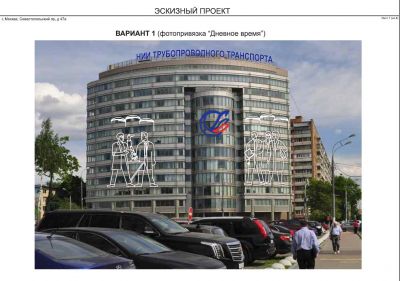

Рекламная конструкция: крышная установка «НИИ ТРУБОПРОВОДНОГО ТРАНСПОРТА» габаритными размерами 36,8х3,0м.
Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

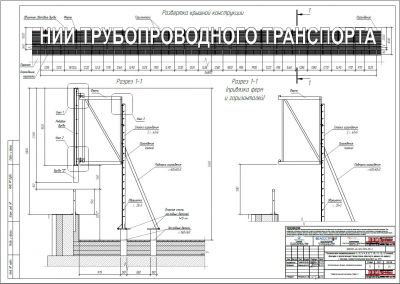

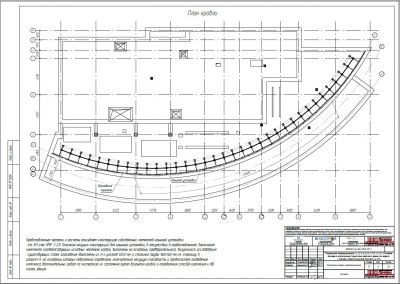

Крышная конструкция представляет собой световые буквы, закрепленные на рамах, выполненных из профильных труб 40х20х2мм, которые навешиваются на горизонтали из профильных труб 40х40х2мм, и закрепляются на них болтами М10х100. Горизонтали устанавливаются на фермы, выполненные из профильной трубы 60х40х2мм, 40х40х2мм и уголков 40х4мм которые устанавливаются на существующие стойки ограждения, выполненные из двух уголков 63х5мм. Существующие стойки ограждения связаны сверху и снизу таким же уголком 63х5, а между ними связаны уголками 25х3мм. У каждой стойки ограждения имеется подпорка из профильной трубы 60х60х3мм. Стойки и их подпорки устанавливаются на столы закладных деталей выведенных поверх кровельного настила и закрепляются на них болтами М10 через фланцы из пластин толщиной 8мм. Объемные световые буквы выполнены открытыми светодиодами, боковины выполнены из алюмокомпозита S=3мм, задние панели также выполнены из алюмокомпозита S=3мм.
Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Адрес

г. Москва, Севастопольский проспект, д. 47А.

Регион установки

Москва

Год

2017

Шифр

3038НП-40-301-2015-КР-1

Координаты

55.670585,37.587057
