Крышная установка 17200х1800м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-109-059С/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ресторан ХИЖИНА

Габариты:

17200х1800м

Адрес:

г. Москва, ул. Кондратюка, д.1А.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Кондратюка, д.1А.

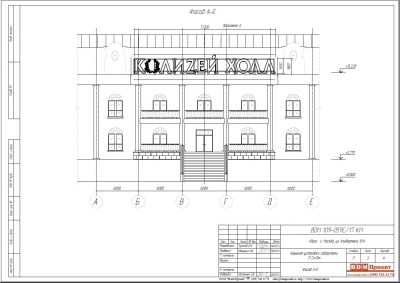

2. Рекламная конструкция - крышная установка габаритами 17,2х1,8м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

Конструктивное решение

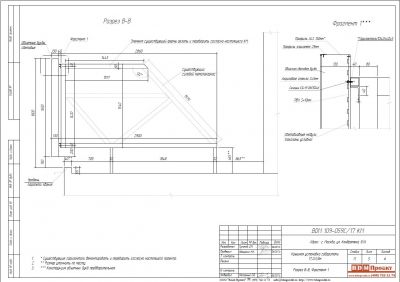

Конструкция представляет собой крышную установку, габаритными размерами 17,2х1,8м прикрепленные к горизонталямиз трубы 40х40х3мм, которые в свою очередь крепятся посредством сварки к фермам из трубы 80х80х3. Фермы приварены к опорным закладным швеллерам 12П. Конструкция букв:
- лицевые панели из акрилового стекла S=3мм, - боковые панели из профиля ALS 130мм; - задние панели из ПВХ S=10мм, которые крепятся к горизонталям саморезами; - подсветка линзованными светодиодными модулями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ресторан ХИЖИНА

Габариты

17200х1800м

Адрес

г. Москва, ул. Кондратюка, д.1А.

Регион установки

Москва

Год

2017

Шифр

BDM 109-059С/17

Координаты

55.819575,37.636662

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
