Артикул: BDM-110-055/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ МЕБЕЛЬ БОХ

Габариты:

7000х2160мм

Адрес:

г. Москва, ул. Обручева, д.34/63, стр.1

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

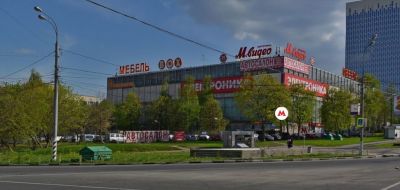

1. Район строительства: г. Москва, ул. Обручева, д.34/63, стр.1
2. Рекламная конструкция - крышная установка -2шт, с габаритными размерами: длина-7,0м, высота - 2,16м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

Конструктивное решение

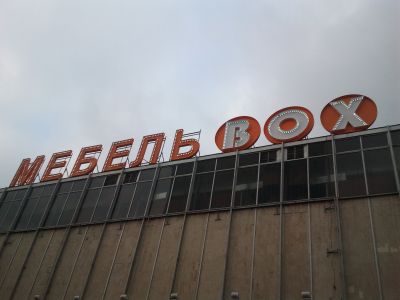

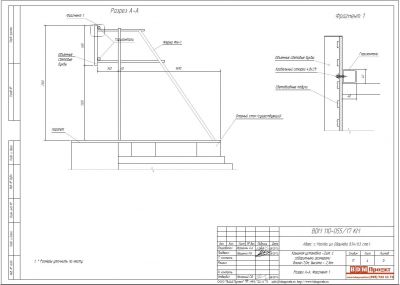

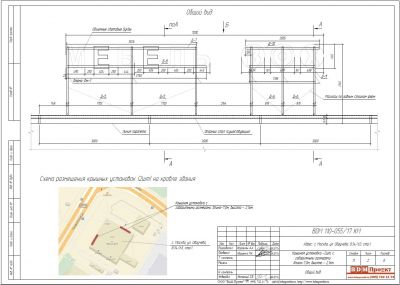

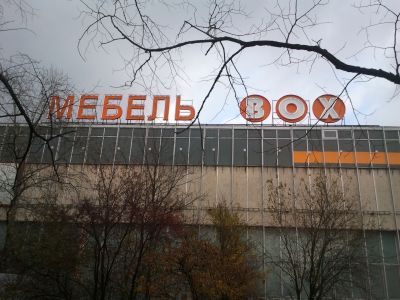

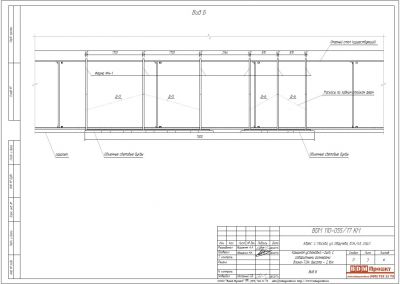

Конструкция представляет собой объемные световые буквы «МЕБЕЛЬ BOX», с габаритными размерами: длина-7,0м, высота - 2,16м в количестве 2шт. Объемные буквы крепятся кровельными саморезами к горизонталям из профильной тубы 40x40x3мм. Горизонтали привариваются к фермам из профильной трубы 40x40x3мм. Фермы приварваются к существующему опорному столу из швеллера 8П. Стойки опорного стола из профильной трубы 50x50x3мм крепятся к несущему металлокаркасу здания посредством сварки. Конструкция букв:
- лицо - алюмокомпозит S=3мм, - бок - алюмокомпозит S=3мм, - подсветка линзованными светодиодными модулями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ МЕБЕЛЬ БОХ

Габариты

7000х2160мм

Адрес

г. Москва, ул. Обручева, д.34/63, стр.1

Регион установки

Москва

Год

2017

Шифр

BDM 110-055/17

Координаты

55.65433,37.53941
