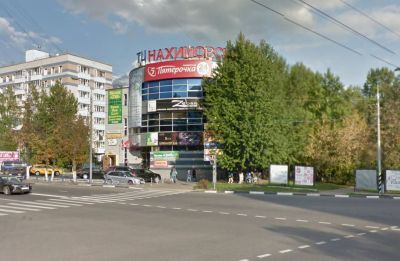

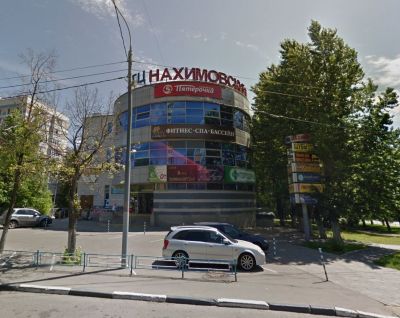

Крышная конструкция 15200х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-012-066/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

15200х1800мм

Адрес:

г. Москва, Нахимовский пр-кт, д. 20А

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, Нахимовский пр-кт, д. 20А;
2. Рекламная конструкция: крышные установки габаритными размерами 15,2х1,8м;
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

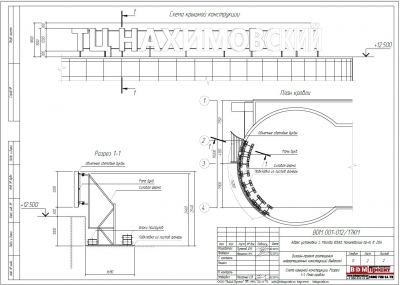

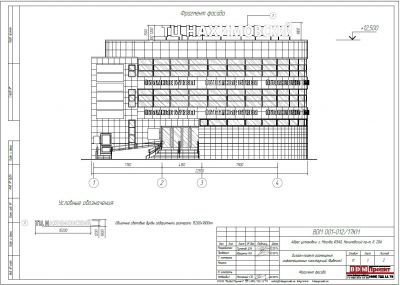

Крышная конструкция представляет собой световые буквы, закрепленные на рамах, выполненных из профильных труб 40х40х2мм, которые навешиваются на горизонтали из профильных труб 40х40х2мм, с помощью кронштейнов, выполненных из профильных труб 40х40х2мм и уголков 40х40х4мм, и закрепляются на них болтами М10х110. Горизонтали установлены на фермы, выполненные из профильной трубы 40х40х2мм и уголков 70х45х5мм, которые устанавливаются на подложки из влагостойкой фанеры толщиной 12мм и пригружаются бетонными бордюрными камнями БР100.30.15 по ГОСТ 6665-91 весом 100кг каждый, через рамки из профильной трубы 40х40х2мм и уголков 40х40х4мм. Рамки пригрузов устанавливаются на подложки из влагостойкой фанеры ФСФ размерами 1250х500х12мм. Рамки пригрузов привариваются к фермам.
Объемные световые буквы с лицевой поверхностью из акрилового стекла S=3мм, боковина из ПВХ S=3мм, задние панели из ПВХ S=10мм.
Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

15200х1800мм

Адрес

г. Москва, Нахимовский пр-кт, д. 20А

Регион установки

Москва

Год

2017

Шифр

BDM 012-066/17

Проект для компании

ТЦ НАХИМОВСКИЙ

Координаты

55.668615,37.591602

Проект для компании

ТЦ НАХИМОВСКИЙ
