Крышная установка 18465х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-094-000/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ресторан Lido

Габариты:

18465х1800мм

Адрес:

г. Москва, ул. Коненкова, д. 5А

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Коненкова, д. 5А.
2. Рекламная конструкция - крышная установка "ресторан Lido ресторан ресторан Lido" габаритами 18,465х1,8м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

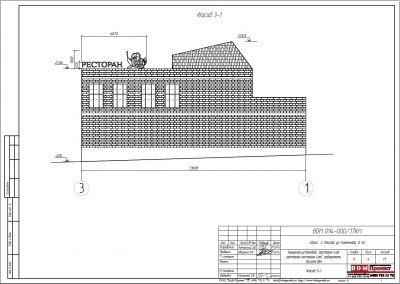

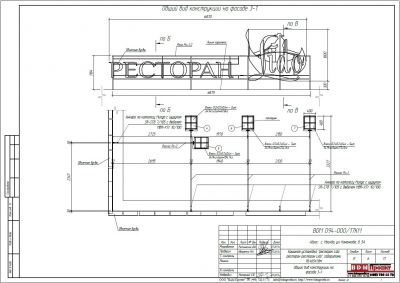

Несущая конструкция крышной установки "ресторан Lido ресторан ресторан Lido" габаритами 18,465х1,8м представляет раму, выполненную из профильных труб: 30х30х2мм, 20х20х2мм, которая крепится в основании к парапету здания анкерами Mungo с шурупом SR-STB 7/105 с дюбелем MBR-XTr 10/100. Для предотвращения опрокидывания конструкции проектом предусмотрены дополнительные пригрузы из блоков 200х200х400мм весом 34,9кг каждый. Пригрузы устанавливаются на опоры из профильных труб 30х30х2. Раскосы из профильных труб 30х30х2 соединяют раму с опорами пригрузов посредством болтов М10. Для предотвращения повреждения ковра кровли опорами пригрузов проектом предусмотрен подкладочный слой: рубероид - 2слоя и водостойкая фанера 8мм. Рекламоноситель - лицевые панели из акрилового стекла S=3мм, боковые панели из профиля ALS 130мм, задние панели из ПВХ S=10мм, которые крепятся к каркасу саморезами. Подсветка осуществляется светодиодными модулями. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ресторан Lido

Габариты

18465х1800мм

Адрес

г. Москва, ул. Коненкова, д. 5А

Регион установки

Москва

Год

2017

Шифр

BDM-094-000/17

Координаты

55.88868,37.604017
