Крышная установка 25335х1324мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-100.00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

25335х1324мм

Адрес:

МО, Люберецкий район, 1-я Первомайская, д 22А

Регион установки:

Люберцы

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, Люберецкий район, п. Малаховка, 1-я Первомайская, д. 22А
2. Конструкция – крышная установка «Школьная форма» габаритами 25,335х1,79м.

Конструктивное решение

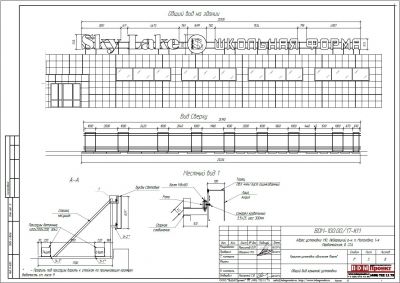

2.1. Проектом разрабатывается крышная установка «Sky Lake школьная форма» габаритами 25,335х1,79м.
2.2. Вывеска представляет собой объемные световые буквы и объемный световой знак. Крепление осуществляется на существующий металлический каркас с некоторой доработкой и пригружением его бетонными блоками 400х200х200 весом 30кг 1шт. Профиль, используемый в металлокаркасе - тр 40х25х3, тр 40х40х3, уголок 40х40х4

Конструкция световых букв:
А) боковая стенка – ПВХ 4мм.
Б) лицевая поверхность - акриловое стекло 3мм
В) задняя стенка - ПВХ 8мм

Характеристики

Тип конструкции

Крышная конструкция

Габариты

25335х1324мм

Адрес

МО, Люберецкий район, 1-я Первомайская, д 22А

Регион установки

Люберцы

Год

2017

Шифр

BDM-100.00/17

Координаты

55.650185,37.984858
