Артикул: BDM-166-006/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

16000х3290мм

Адрес:

МО, г. Раменское, ул. Михалевича 72А

Регион установки:

Раменское

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Конструктивная схема

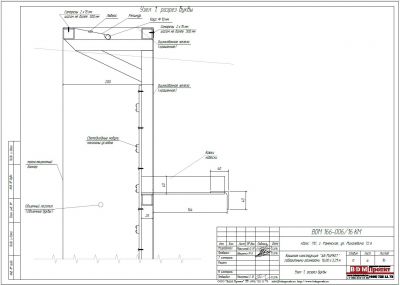

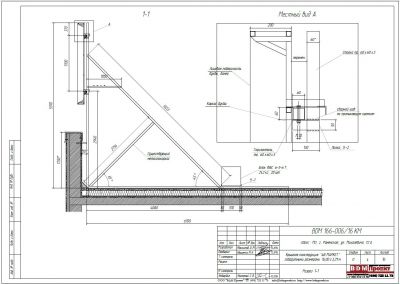

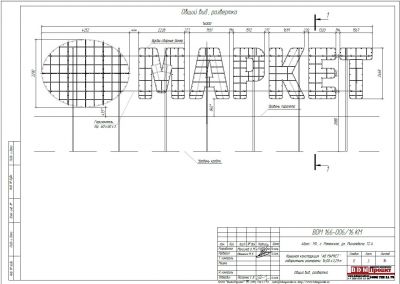

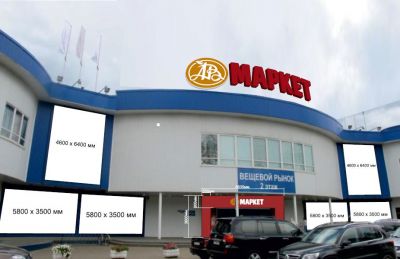

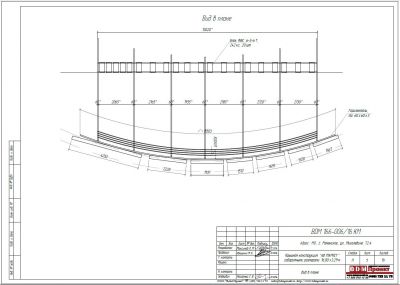

Конструкция представляет собой крышную установку габаритными размерами 16,0х3,29м. Несущие конструкции выполнены из профильных труб: 60х60х3, 40х40х3. Конструкции объемных букв и логотипа выполнены из профильных труб 25х25х2, уголков 40х40х3 и арматуры d10 A1. Объемные буквы и логотип крепится к направляющим из трубы 60х60х3 болтами М10 через уголки 40х40х3. Направляющие привариваются к фермам, выполненным из профильных труб 60х60х3, 40х40х2. Передняя часть ферм зафиксирована к каркасу здания, задняя часть - пригружена фундаментными блоками

Характеристики

Тип конструкции

Крышная конструкция

Габариты

16000х3290мм

Адрес

МО, г. Раменское, ул. Михалевича 72А

Регион установки

Раменское

Год

2017

Шифр

BDM 166-006/16

Проект для компании

АВ МАРКЕТ

Координаты

55.559114,38.250373

Проект для компании

АВ МАРКЕТ
