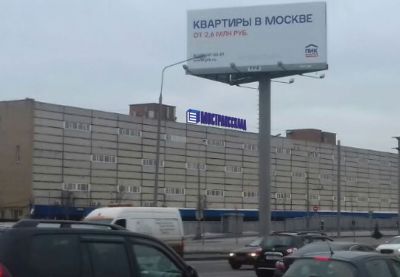

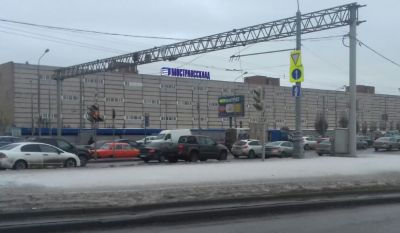

Крышная установка 19250х2700мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-059.00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

19250х2700мм

Адрес:

г. Москва, ул. Красная Сосна, д. 2, к.1, с. 1

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Красная Сосна, д.2, к.1, с.1
2. Конструкция – крышная установка «МОСТРАНССКЛАД» габаритами 19,25х2,7м

Конструктивное решение

2.1. Проектом разрабатывается крышная установка «МОСТРАНССКЛАД» габаритами 19,25х2,7м.
2.2. Вывеска представляет собой объемные световые буквы и объемный световой знак.
2.3. Конструкция размещается на пригрузах. Расчет пригрузов осуществляется в рамках статического расчета.
2.4 Конструкция крышной установки представляет собой объемные световые буквы закрепленные на горизонтальных направляющих (труба 60х40х3мм), которые в свою очередь крепятся к вертикальным рамам из трубы 40х40х3мм и 60х40х3мм. 2.5 Вертикальные рамы монтируются на опорный стол из трубы 140х60х4мм.
2.6. Трубы 140х60х4мм крепятся к стойкам кассетам с пригрузами, которые в свою очередь устанавливаются на кровлю, через подкладку из влагостойкой фанеры и резины.

2.7. Все соединения выполняются на сварке.
2.8. Конструкция световых букв:

А) боковая стенка - ALS b=180мм
Б) лицевая поверхность - акриловое стекло - b=3мм
В) задняя стенка - ПВХ - b=6мм

Характеристики

Тип конструкции

Крышная конструкция

Габариты

19250х2700мм

Адрес

г. Москва, ул. Красная Сосна, д. 2, к.1, с. 1

Регион установки

Москва

Год

2017

Шифр

BDM-059.00/17

Проект для компании

МОСТРАНССКЛАД

Координаты

55.849347,37.677104

Проект для компании

МОСТРАНССКЛАД
