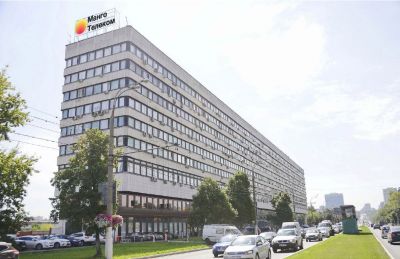

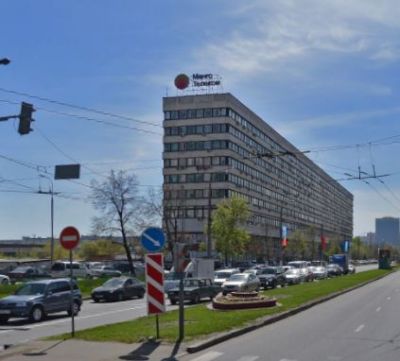

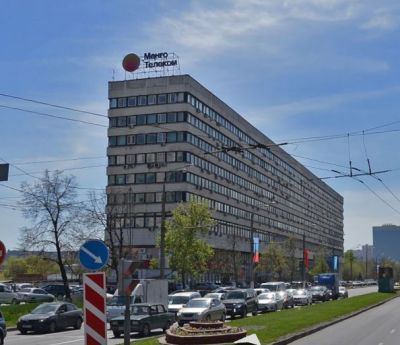

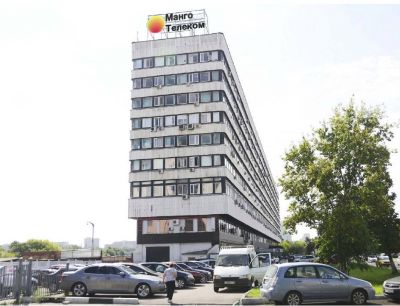

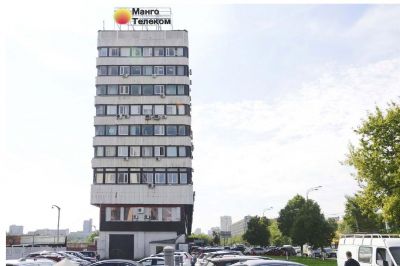

Крышная установка 10300х4800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-112-000/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

10300х4800мм

Адрес:

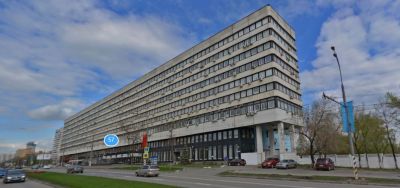

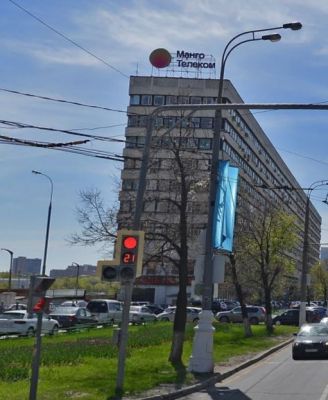

г. Москва, ул. Профсоюзная, дом 57

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

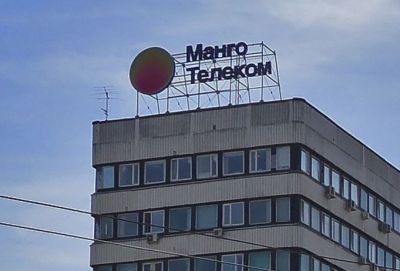

1. Район строительства: г. Москва, ул. Профсоюзная, дом 57. Конструкция предназначена для установки на местности типа "А". 2. Металлическая конструкция - Крышная установка «Манго Телеком», габаритами 10,3х4,8м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

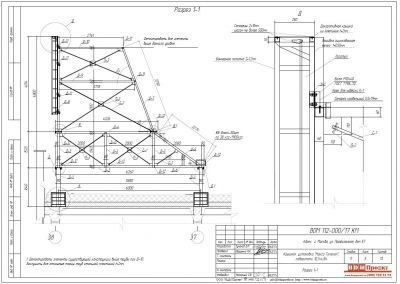

Конструктивное решение

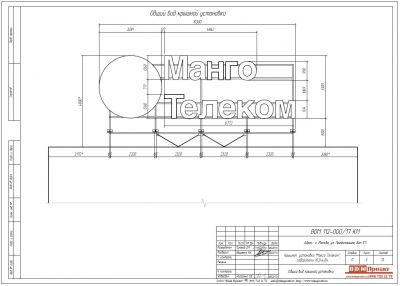

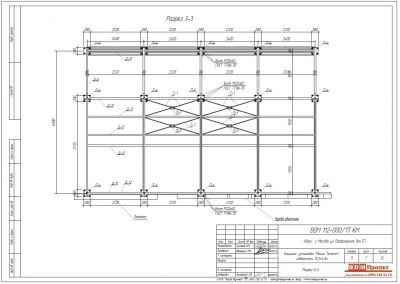

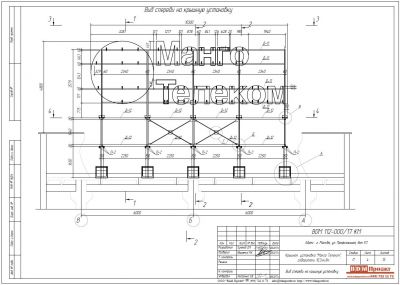

Несущая конструкция рекламной установки выполнена в виде вертикальных и горизонтальных ферм , связанных между собой распорками и связями. Материал конструкций сталь С-245 по ГОСТ 27772-88. Объемные буквы «Манго-Телеком» из алюминиевого листа 2 мм с бортом 180 мм, окрашены порошковым методом в фирменный цвет компании. Лицевые панели - акриловое стекло 3мм, оклеенное перфорированной пленка Scotchcal 3635-91 ("день/ночь"). Подсветка светодиодами. Логотип «Круг» - сварная рама из профильной трубы с системой натяжки банера . Рама зашивается алюминиевым листом 2 мм окрашенным порошковым методом в фирменный цвет компании. Все узловые соединения на сварке, монтажные соединения на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

10300х4800мм

Адрес

г. Москва, ул. Профсоюзная, дом 57

Регион установки

Москва

Год

2017

Шифр

BDM 112-000/17

Проект для компании

МАНГО ТЕЛЕКОМ

Координаты

55.661862,37.546561

Проект для компании

МАНГО ТЕЛЕКОМ
