Куб 3500х3500х3500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-148/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ВЕРТОЛЕТЫ РОССИИ

Габариты:

3500х3500х3500мм

Адрес:

МО, г. Химки, участок кадастровый номер 50:10:0020703:65

Регион установки:

Химки

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

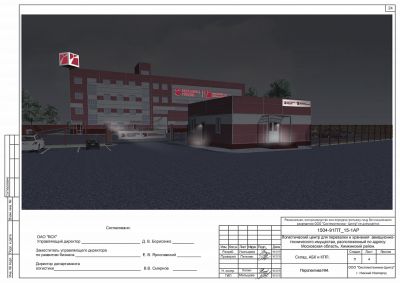

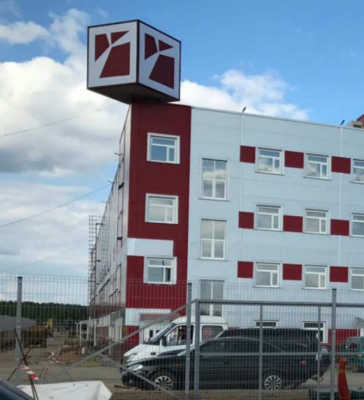

Конструкция представляет собой крышную установку в виде куба габаритными размерами 3,5х3,5х3,5м. Куб имеет световые боковые и верхние стороны из банерной ткани. Нижняя сторона зашита ПВХ с апликацией пленкой. Несущий каркас Куба выполнен из стальной профильной друбы 60х60х3 и 40х40х3. Установка куба на кровле осуществляется через Пятку из профильной трубы 120х120х5 и 60х60х3. Фиксация осуществляется к бетонному перекрытию здания с помощью Анкеров Hilti HST М24.
Подсветка осуществляется с помощью светодиодов.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ВЕРТОЛЕТЫ РОССИИ

Габариты

3500х3500х3500мм

Адрес

МО, г. Химки, участок кадастровый номер 50:10:0020703:65

Регион установки

Химки

Год

2016

Шифр

BDM-148/16

Проект для компании

ВЕРТОЛЕТЫ РОССИИ

Координаты

55.919488,37.381172

Проект для компании

ВЕРТОЛЕТЫ РОССИИ
