Артикул: BDM-175.01С-000/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

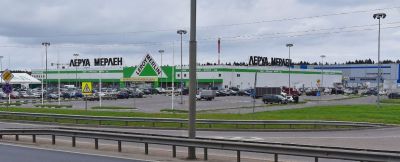

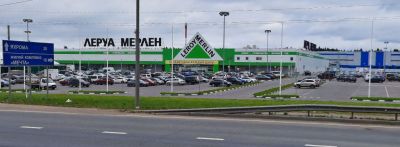

ТЦ Леруа Мерлен

Габариты:

38550х3550мм

Адрес:

МО, Мытищинский район, Дмитровское ш., вл8с1.

Регион установки:

Мытищи

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, Мытищинский район, Дмитровское ш., вл8с1
2. Рекламная конструкция – Крышные конструкции "ЛЕРУА МЕРЛЕН".
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

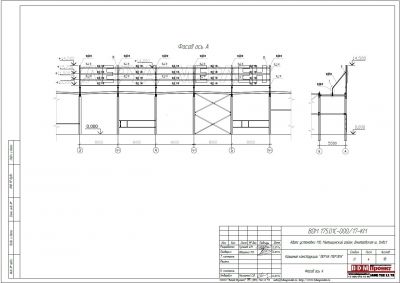

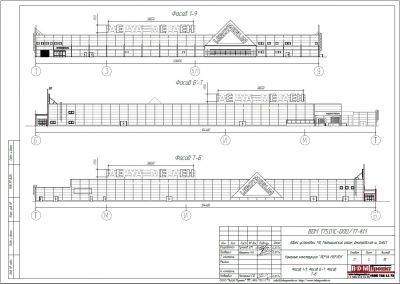

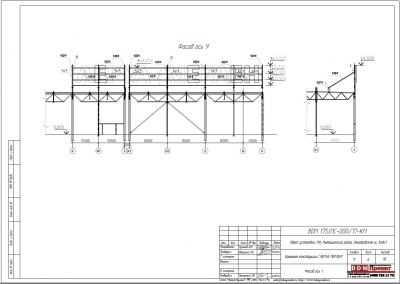

Конструкции представляют собой объемные световые буквы габаритами 38,55х3,55м. Буквы крепятся к несущим металлоконструкциям, которые устанавливаются на кровлю здания. Сортамент металлоконструкций принят согласно разделу КМ. Внутренний каркас букв - сварной объемный каркас из металлопроката различного сортамента с покраской эмалью для наружных работ (цвет белый). Боковая поверхность букв выполнена из оцинкованного стального листа 0.7мм с порошковой покраской в черный цвет (глубина 200мм). Лицевая поверхность - оцинкованный стальной лист 0.7мм, с порошковой покраской в черный цвет. Подсветка - открытые светодиодные (зеленые) герметичные ленты установленные в две линии по контуру, вкл. герметичные блоки питания на задней внешней стенке вывески. Ленты установлены в профиль для лент.
Все узловые и монтажные соединения сборочных единиц на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ Леруа Мерлен

Габариты

38550х3550мм

Адрес

МО, Мытищинский район, Дмитровское ш., вл8с1.

Регион установки

Мытищи

Год

2017

Шифр

BDM 175.01С-000/17

Проект для компании

Леруа Мерлен

Координаты

56.042311,37.541898

Проект для компании

Леруа Мерлен
