Крышная установка 20000х3000мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-086.00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ АЗОВСКИЙ

Габариты:

20000х3000мм

Адрес:

г. Москва, ЮЗАО, ул. Азовская, д. 24, корп. 3 ТЦ «Азовский»

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

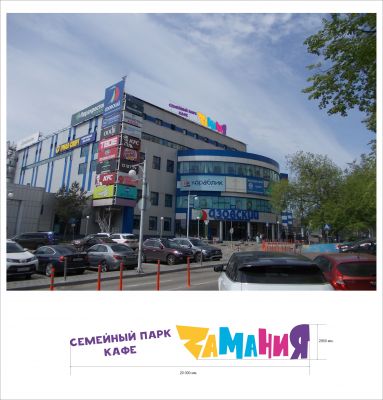

1. Район строительства: г. Москва, ЮЗАО, ул. Азовская, д. 24, корп. 3 ТЦ «Азовский».
2. Конструкция: Крышная установка «ЗАМАНИЯ» габаритами 20х3,0м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

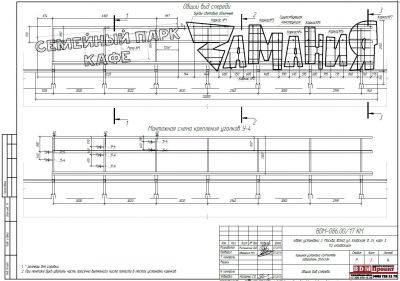

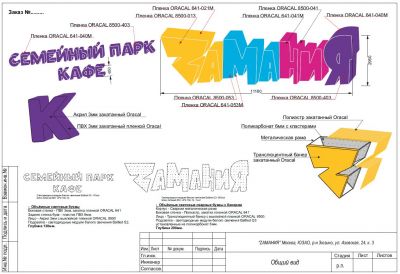

Конструкция представляет собой крышную установку «ЗАМАНИЯ» габаритами 20,0х3,0м. Существующая несущая конструкция крышной установки представляет собой сварной металлокаркас из профильных труб 140х140х4мм, 120х120х4мм, 100х100х4мм, швеллеров 14П, 10П и уголков 75х75х5мм. Крепится к крыше здания анкерами М16. Рамы и каркасы под объёмные буквы выполнены из профильных труб 20х20х2мм, 40х40х2мм. Крепятся к существующей конструкции монтажной сваркой kf=3мм. Маленькие объёмные буквы выполнены: Лицевые панели акриловое стекло S=3мм, боковины ПВХ S=3мм, задние панели ПВХ S=8мм. Буквы крепятся к каркасам саморезами 3,2х19мм. Подсветка светодиодами. Большие объёмные буквы выполнены: Лицевые панели транслюцентный банер S=0,4мм, боковины оцинкованная сталь с полиэстром S=0,7мм, задние панели поликарбонат S=6мм. Подсветка - светодиодами. Все узловые соединения выполняются на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ АЗОВСКИЙ

Габариты

20000х3000мм

Адрес

г. Москва, ЮЗАО, ул. Азовская, д. 24, корп. 3 ТЦ «Азовский»

Регион установки

Москва

Год

2017

Шифр

BDM-086.00/17

Проект для компании

ЗАМАНИЯ

Координаты

55.647559,37.595492

Проект для компании

ЗАМАНИЯ
