Крышная установка 28800х3600мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-121/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

АФИМОЛЛ СИТИ

Габариты:

28800х3600мм

Адрес:

г. Москва, Пресненская наб., д.2.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, Пресненская наб., д.2.

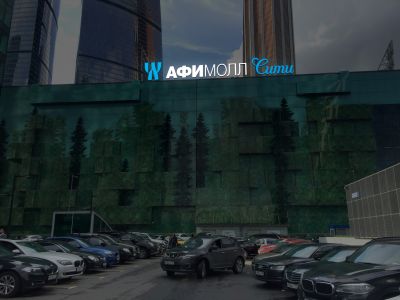

2. Рекламная конструкция - крышная установка «Афимолл Сити», габаритами 28,8х3,60м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

Конструктивное решение

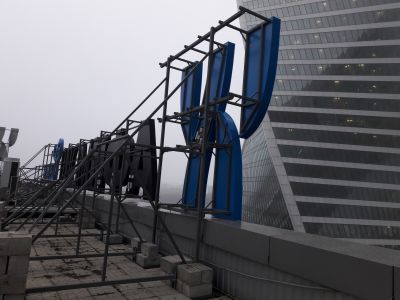

Конструкция представляет собой крышную установку, габаритами 28,8х3,60м. Конструкция состоит из ферм из профильной трубы 60х60х3мм, 40х40х3мм, которые опираются на опорные стойки из уголков 50х50х5мм и привариваются к ним. Опорные стойки устанавливаются на подготовленную жесткую поверхность кровли на влагостойкую фанеру и пригружаются пригрузами из фундаментных пескобетонных блоков 200х200х400мм весом 28,0кг каждая. Фермы связываются между собой раскосами и связями из профильной трубы 40х40х3мм. На приваренные к фермам горизонтали из трубы 40х40х3мм и 60х60х3мм навешиваются сварные алюминиевые объемные световые буквы на крючках и фиксируются болтами М10х75.Логотип закреплен кровельными саморезами 5,5х25мм шагом не более 300мм на рамках из профильной трубы 40х40х2мм, которая приваривается на монтаже к фермам.

Объемные световые буквы:

Бока букв - алюминиевый лист 2мм;
Задняя стенка букв- алюминиевый лист 3мм;
Лицо – акрил S=3мм. Подсветка внутренняя - осуществляется светодиодными модулями.

Все узловые соединения на сварке, монтажные - на болтах.
