Артикул: BDM-141/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

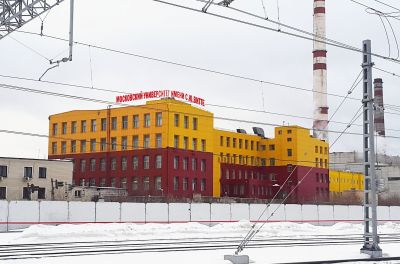

УНИВЕРСИТЕТ ВИТТЕ

Габариты:

22000х3000мм

Адрес:

г.Москва, 2-й Кожуховский проезд, д.12с1.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Кожуховский проезд, д.12, с1.
2. Рекламная конструкция - крышная установка габаритами 22,0х3,0м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

Конструктивное решение

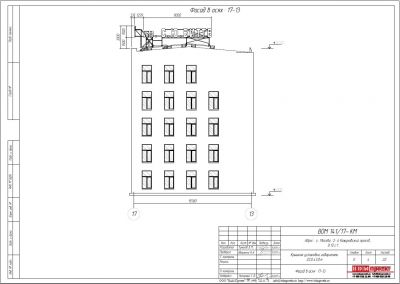

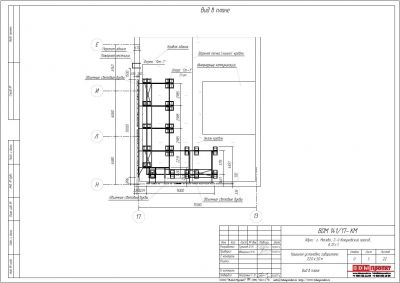

Конструкция представляет собой крышную установку, габаритными размерами 22,0х3,0м. Крышная установка состоит из опорного стола из швеллеров 10П (сваренные в короб). Опорный стол устанавливается на опоры, выполненные из уголков 70х70х5мм, листа S=5мм.
Опоры устанавливаются непосредственно на кровлю здания на влагостойкую фанеру S=10мм покрытую рубероидом в 2слоя.

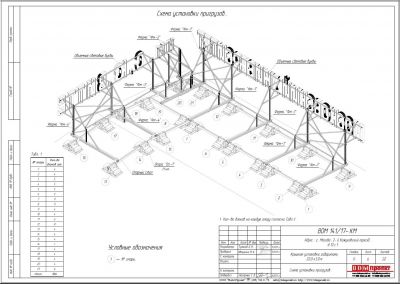

Фермы, выполненные из профильной трубы 40х40х3мм и 60х40х3мм, устанавливаются на опорный стол между швеллерами 10П, выводятся в проектное положение и привариваются.

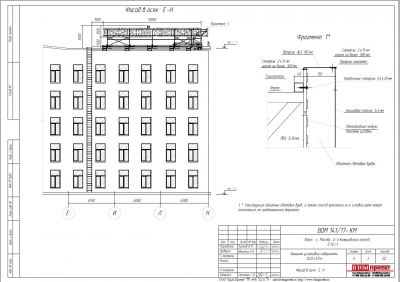

Фермы усиливаются дополнительными раскосами из профильной трубы 40х40х3мм по передним и задним стойкам, а также дополнительными горизонталями из профильной трубы 40х40х3мм. Вариант конструкции объемных световых букв: - лицо: акриловое стекло S=3мм, - боковые панели из профиля ALS 130мм, задние панели из ПВХ S=10мм, которые крепятся к горизонталям саморезами.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

УНИВЕРСИТЕТ ВИТТЕ

Габариты

22000х3000мм

Адрес

г.Москва, 2-й Кожуховский проезд, д.12с1.

Регион установки

Москва

Год

2017

Шифр

BDM 141/17

Проект для компании

Университет им. С.Ю. Витте

Координаты

55.700283,37.654942

Проект для компании

Университет им. С.Ю. Витте
