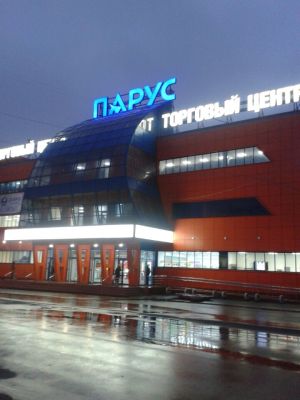

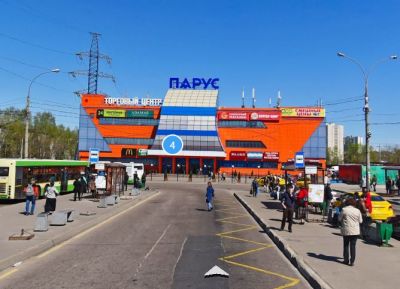

Крышная установка 7800х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM 069.01-00/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ ПАРУС

Габариты:

7800х1800мм

Адрес:

г. Москва, Локомотивный проезд, д.4.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г.Москва, Локомотивный пр-д, д.4. Конструкция предназначена для установки на местности типа "А". 2. Металлическая конструкция - Крышная установка «ПАРУС», габаритами 7,80х1,8м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

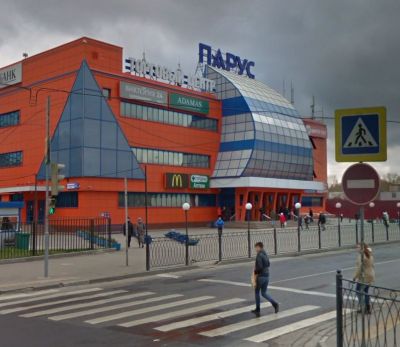

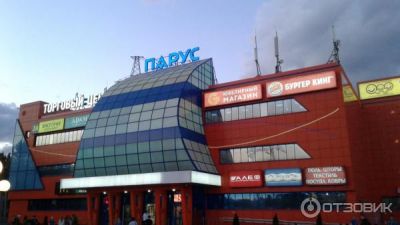

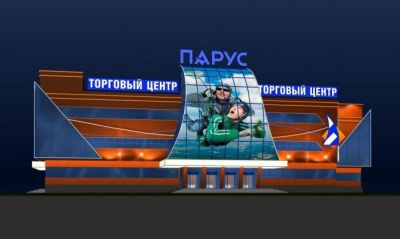

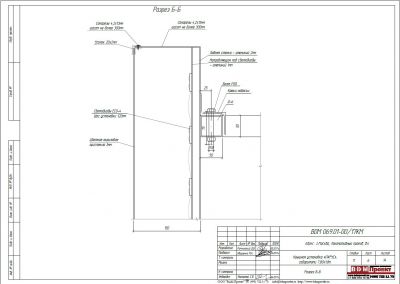

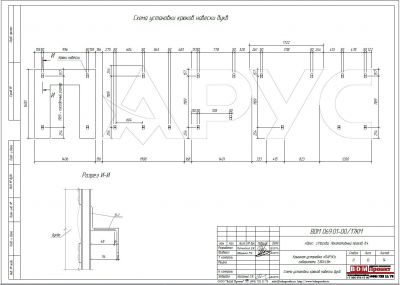

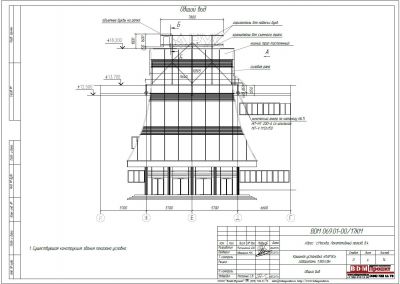

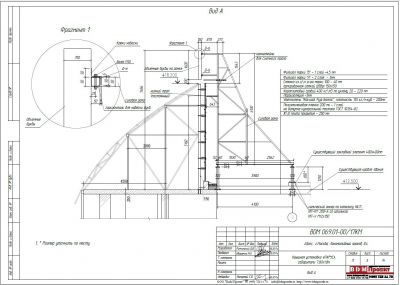

Несущая конструкция крышной установки представляет из себя сварной металлокаркас на стойках из профильной трубы 120х120х4. Стойки крепятся к существующей ж/б конструкции кровли посредством анкерных болтов М12. На стойках установлен опорный стол выполненный из швеллеров №12. На опорный стол устанавливаются фермы из профильной трубы 60х60х4 и 40х40х3мм. Установка объемных букв осуществляется на горизонтальные направляющие фермы, выполненные из трубы 60х60х4мм через крюки навески, выполненные из уголков 50х50х3мм. Конструкция объемных букв:
- задняя стенка из алюминия 2мм;
- боковая стенка - алюминий 2мм;
- лицо - оргстекло 3мм; Подсветка осуществляется светодиодными кластерами ECO-4.
Все узловые и монтажные соединения - на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ ПАРУС

Габариты

7800х1800мм

Адрес

г. Москва, Локомотивный проезд, д.4.

Регион установки

Москва

Год

2017

Шифр

BDM 069.01-00/17

Проект для компании

ТЦ ПАРУС

Координаты

55.838,37.576861

Проект для компании

ТЦ ПАРУС
