Кышная установка 27х3м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-151.00.084/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

27000х3000мм

Адрес:

г. Москва, ул. Перовская, дом 2.

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Конструкция предназначена для установки на местности типа "А". Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 235.

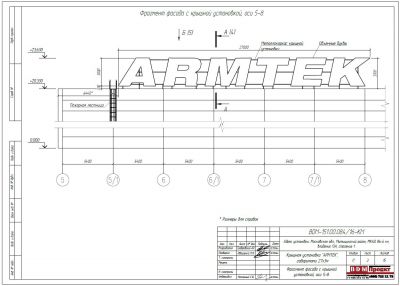

2. Конструктивное решение

Несущая конструкция крышной установки представляет собой сварной металлический каркас из профильной трубы 60х60х4мм, устанавливается на продольные балочные элементы закрепленные к существующему металлокаркасу здания.
Установка объемных букв осуществляется на горизонтальные направляющие, выполненные из трубы 60х60х4мм через крюки навески, выполненные из равнополочных уголков 50х5мм.

Конструкция объемных букв «АРМТЕК»:

задняя стенка из листового алюминия 3 мм;
боковая стенка из листового алюминия 2 мм;
каркас из стальных профильных труб 40х25х3мм;
лицевой материал – композит с инкрустированными светодиодами.

Все узловые соединения - на сварке, монтажные – на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

27000х3000мм

Адрес

г. Москва, ул. Перовская, дом 2.

Регион установки

Москва

Год

2016

Шифр

BDM-151.00.084/16

Проект для компании

АРМТЕК

Координаты

55.74753,37.751691

Проект для компании

АРМТЕК
