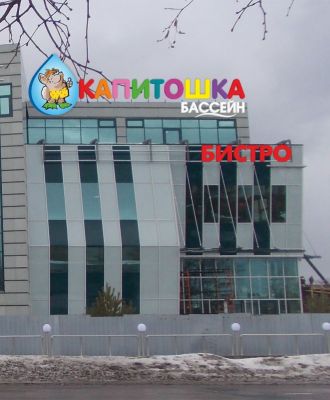

Крышная установка 13065х3947мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

КАПИТОШКА

Артикул: BDM-009.04/17

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

13065х3947мм

Адрес:

Московская обл, Дмитровский р-н, Габовское с.п., свх Останкино п, Дорожная ул, дом № 45А

Регион установки:

Дмитров

Год:

2017

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: 141895, Московская обл, Дмитровский р-н, Габовское с.п., свх Останкино п, Дорожная ул, дом № 45А.
2. Рекламная конструкция: Крышная установка габаритами 13,065х3,947м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

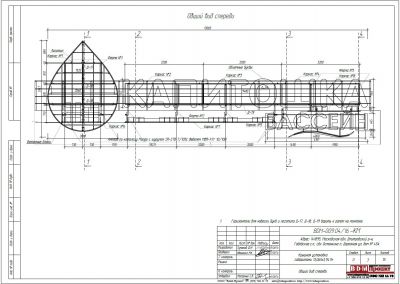

Рекламная конструкция представляет собой крышную установку габаритами 13,065х3,947м. Несущая конструкция крышной установки представляет собой сварной металлокаркас из профильных труб 60х60х2мм, 40х40х2мм, 25х25х2мм, 20х20х2мм и уголков 40х40х4мм. Прижимается к крыше здания бетонными блоками 0,2х0,2х0,4м, весом каждого 34,9кг. Навеска букв осуществляется на горизонтальные прогоны из профильной трубы 40х40х2мм при помощи крюков из полосы 40х4мм и уголков 40х40х4мм. Фиксация производится кровельными саморезами 5,5х19мм. Логотип выполнен: Лицо- баннерное полотно S=0,4мм, боковина и задняя стенка – полиэстр S=3мм. Объёмные буквы выполнены : Лицо- акриловое стекло S=3мм, боковины профиль ALS 130мм и 90мм, задняя стенка - ПВХ S=8мм. Буквы крепятся к каркасам саморезами 3,2х19мм. Подсветка светодиодами.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

13065х3947мм

Адрес

Московская обл, Дмитровский р-н, Габовское с.п., свх Останкино п, Дорожная ул, дом № 45А

Регион установки

Дмитров

Год

2017

Шифр

BDM 009.04/17

Проект для компании

КАПИТОШКА

Координаты

56.055809,37.406073

Проект для компании

КАПИТОШКА
