Артикул: BDM-127.02-000/17

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ КАПИТОЛИЙ

Габариты:

12950х2225мм

Адрес:

г. Москва, Севастопольский просп., д. 11Е1

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

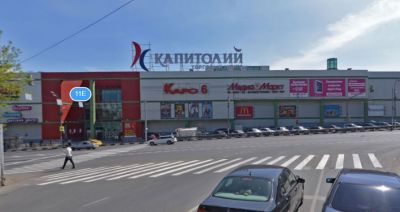

1. Район строительства: г. Москва, Севастопольский просп., д. 11Е1.

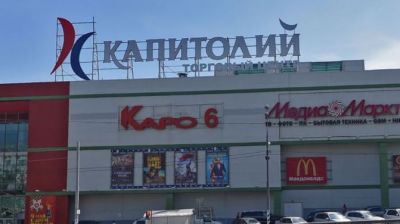

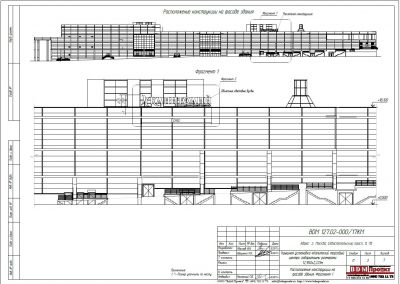

2. Рекламная конструкция: крышная установка «Капитолий торговый центр» габаритными размерами 12,950х2,225м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

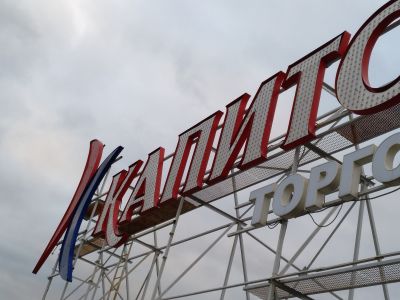

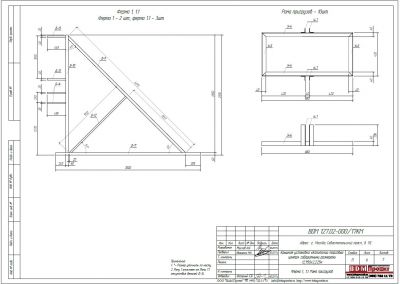

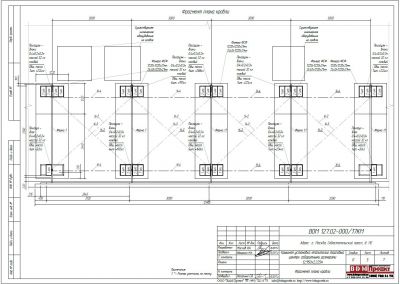

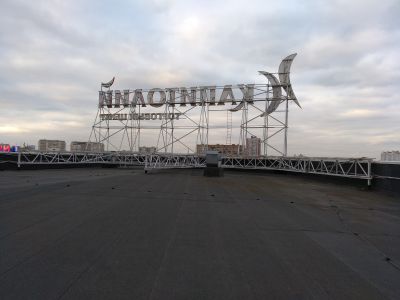

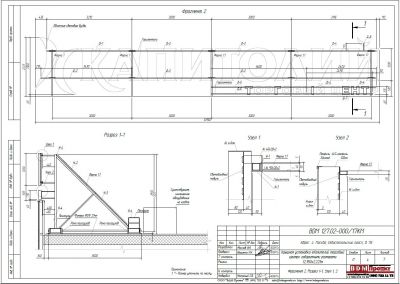

Крышная установка представляет собой объемные световые буквы, закрепленные на горизонталях из профильных труб 40х3мм, 40х20х2мм, которые привариваются к консолям из профильных труб 40х3мм, 40х20х2мм. Консоли устанавливаются на треугольные фермы, выполненные из профильной трубы 60х40х3мм, уголков 40х3мм и закрепляются на них посредством сварки. На фермы устанавливаются рамы пригрузов, выполненные из уголков 40х3мм , и закрепляются на них посредством сварки. В качестве пригрузов используются бетонные блоки 400х200х200мм массой 32кг каждый. Блоки устанавливаются на рамы пригрузов в пазы. Объемные световые буквы:
- «Капитольий» : лицо - акрил s=3мм, боковины - алюминий s=2мм шириной 120мм, задник букв - алюминий s=2мм, подсветка - светодиодные модули белого свечения; - «торговый центр» : лицо - акрил s=3мм, боковины – ALS-профиль шириной 120мм, задник букв - алюминий s=2мм, подсветка - светодиодные модули белого свечения. Узловые и монтажные соединения - на болтах и сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ КАПИТОЛИЙ

Габариты

12950х2225мм

Адрес

г. Москва, Севастопольский просп., д. 11Е1

Регион установки

Москва

Год

2017

Шифр

BDM 127.02-000/17

Проект для компании

ТЦ КАПИТОЛИЙ

Координаты

55.687051,37.603927

Проект для компании

ТЦ КАПИТОЛИЙ
