Артикул: BDM-27-Д000/25

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

11,84х3,45м.

Адрес:

г. Москва, поселение Московский, Киевское шоссе, 22-й километр, 6, стр. 1

Регион установки:

Москва

Год:

2025

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

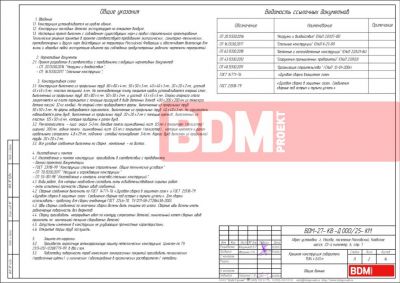

Исходные данные для проектирования

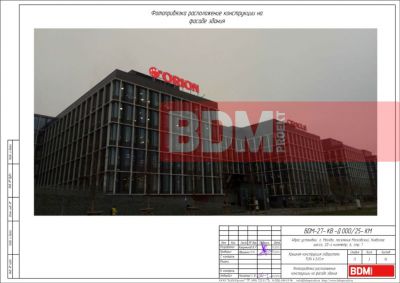

1. Район строительства: г. Москва, поселение Московский, Киевское шоссе, 22-й километр, 6, стр. 1.
2. Рекламная конструкция: Крышная конструкция габаритами 11,84х3,45м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности 0 ,95 n   .

Конструктивное решение

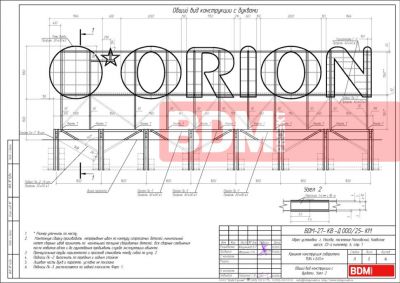

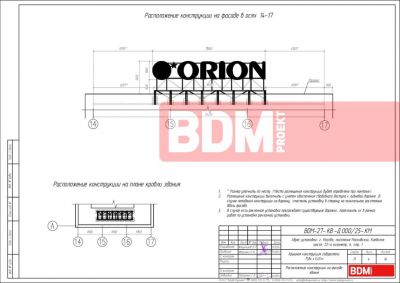

Конструкция выполнена из Профильных труб 80х80х4мм, 50х50х3мм, 40х40х3мм, 20х20х2мм, уголков 45х45х5мм, пластин толщиной 6мм. На железобетонную плиту покрытия кровли устанавливается опорный стол, выполненный из Профильных труб 80х80х4мм, 50х50х3мм, и уголков 45х45х5мм. Стойки опорного стола закрепляются на плите перекрытия с помощью пригрузов в виде бетонных блоков 400х200х200мм из тяжелого бетона массой 32кг каждый. На опорный стол привариваются фермы, выполненные из Профильных труб 50х50х3мм. На фермы навариваются горизонтали, выполненные из Профильных труб 40х40х3мм. На горизонтали навешиваются рамы букв, выполненные из Профильных труб 20х20х2мм с помощью крючков, выполненных из пластин 125х50х6мм, которые приварены к рамам букв.
Рекламоноситель – лицо: акрил S=3мм, боковые панели полиэстер шириной 200мм,
задние панели: полиэстер, которые крепятся к рамам кровельными саморезами 4,8х29мм,

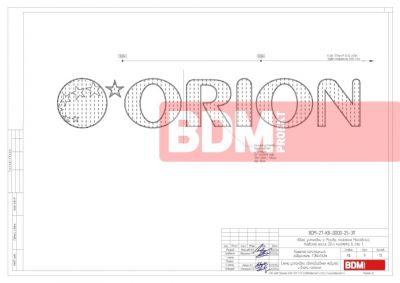

подложка: сотовый поликарбонат S=6мм. Каркас букв выполнен из Профильной трубы 20х20х2мм.
Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

11,84х3,45м.

Адрес

г. Москва, поселение Московский, Киевское шоссе, 22-й километр, 6, стр. 1

Регион установки

Москва

Год

2025

Шифр

BDM-27-Д000/25

Проект для компании

Orion

Состав работ

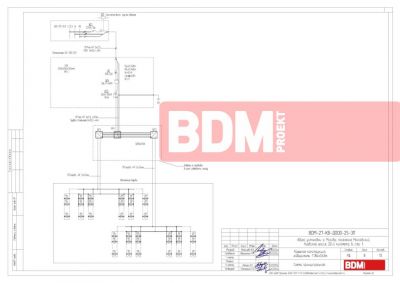

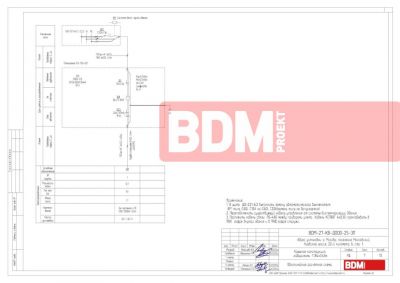

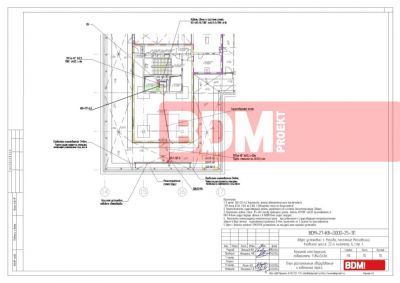

Строительный проект + Электрический проект

Координаты

55.633785,37.431989

Проект для компании

Orion
