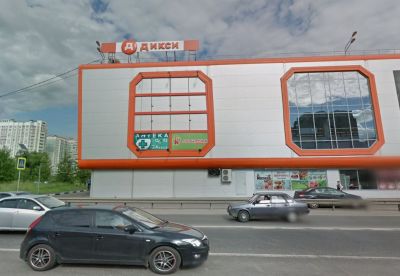

Крышная установка 8011х2260мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-133.03-076/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ ХАЙВЭЙ

Габариты:

8011х2260мм

Адрес:

Москва, г. Щербинка, Симферопольское шоссе, д. 7, ТЦ "Хайвэй"

Регион установки:

Щербинка

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

Несущая конструкция крышной установки представляет собой сварной металлокаркас из профильных труб 40х40х2мм, 20х20х2мм и уголков 40х40х4мм. Прижимается к крыше здания бетонными блоками 0,2х0,2х0,4м, весом каждого 34,9кг. Навеска букв осуществляется на горизонтальные прогоны из профильной трубы 40х40х2мм при помощи крюков из полосы 40х4мм. Фиксация производится кровельными саморезами 5,5х19мм. Объёмные буквы выполнены : Лицо- акриловое стекло S=3мм боковина логотипа- алюминий S=2мм, боковины букв профиль ALS 130мм, задняя стенка - алюминий S=2мм. Буквы крепятся к каркасам саморезами 3,2х19мм. Подсветка светодиодами..

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ ХАЙВЭЙ

Габариты

8011х2260мм

Адрес

Москва, г. Щербинка, Симферопольское шоссе, д. 7, ТЦ "Хайвэй"

Регион установки

Щербинка

Год

2016

Шифр

BDM-133.03-076/16

Проект для компании

ДИКСИ

Координаты

55.503176,37.572531

Проект для компании

ДИКСИ
