Крышные установки 4,5х2,0м и 13,445х2,36м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-132.000/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

4500х2000мм

Адрес:

Москва, ул. Новая Басманная, 2

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

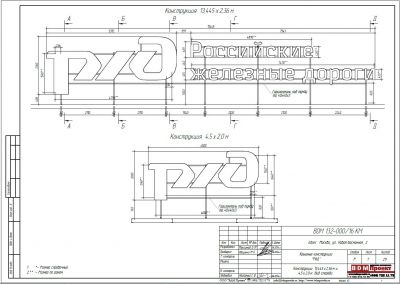

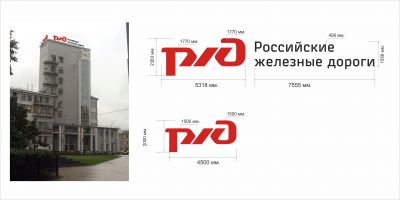

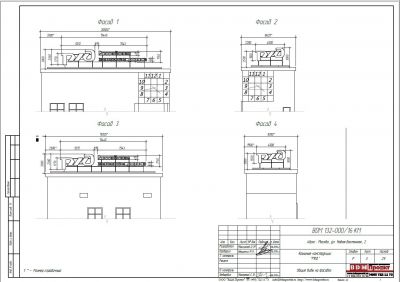

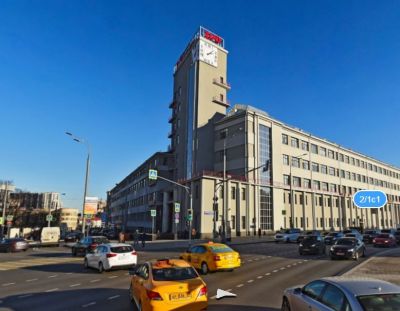

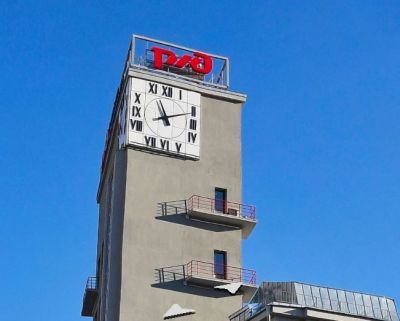

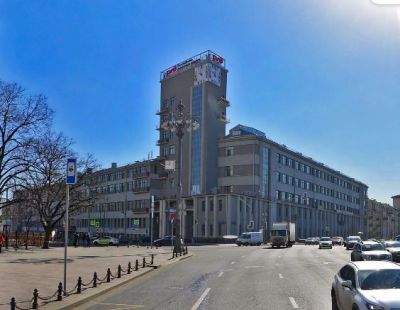

Конструкция представляет собой крышную установку с 2-мя надписями «РЖД» габаритами 4,5х2,0м , и 2-мя надписями «РЖД Российские железные дороги» габаритами 13,445х2,36м. Конструкция расположена на кровле четырехугольной в плане башни. Надписи располагаются по всем четырем сторонам башни.

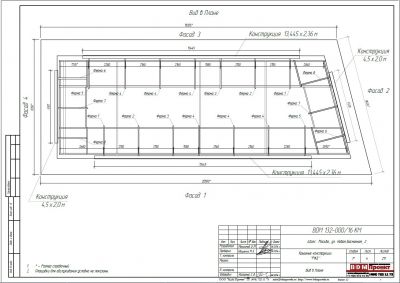

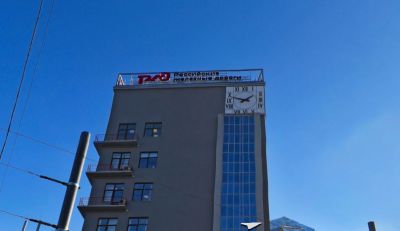

Конструкция крышных установок состоит из существующего опорного стола, на который устанавливаются вертикальные фермы с горизонталями для навески рам с буквами.
Существующий опорный стол состоит из силовых ферм, горизонталей и дополнительных связей. Силовые фермы выполненные из профильной стальной трубы закреплены к несущему ЖБ каркасу здания анкерами. Сверху по периметру на фермы приварены 2 швеллера 16п. Объемные световые буквы и логотип крепятся к рамам букв посредством болтов М8х60 через заднюю стенку. Общее кол-во точек крепления определяется габаритами букв. Рама букв в свою очередь зафиксирована на вертикальные фермы выполненные из стальной профильной трубы болтами М10х80. Буквы выполнены на основе ALS-профиля с задней стенкой из алюмокомпозита 3мм. Лицо букв световое из акрила молочного 3мм. Подсветка лица букв осуществляется при помощи влагозащищенных светодиодов. Обслуживание конструкции:
1. Для удобства обслуживания, влагозащищенные блоки питания светодиодов расположены с тыльной стороны букв.
2. Для удобства обслуживания светодиодной подсветки букв, с лица предусмотрены настилы. Монтаж настилов произведен при помощи сварных соединений.
3. Обслуживание конструкции крышных установок должны выполняться специально обученным персоналом в количестве не менее 2 х человек. Обязательно использование страховочных поясов.
4. Перед использованием тумбы, обеспечить ее дополнительную фиксацию к силовым конструкциям тросом, и дополнительно убедиться в ее надежной фиксации.
При использовании тумбы также необходимо использовать страховочный трос предотвращающий ее падения вниз.
Трос фиксировать к несущим элементам крышной конструкции.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

4500х2000мм

Адрес

Москва, ул. Новая Басманная, 2

Регион установки

Москва

Год

2016

Шифр

BDM-132.000/16

Проект для компании

РЖД

Координаты

55.768871,37.651807

Проект для компании

РЖД
