Крышная установка 7,0х0,985м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-116/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

7000х985мм

Адрес:

Московская область, г. Дмитров, Профессиональная ул., д.5В.

Регион установки:

Дмитров

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

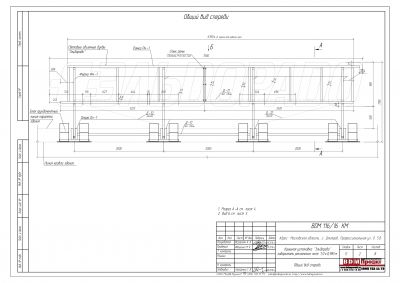

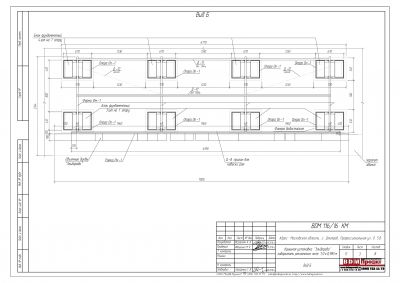

Конструкция состоит из ферм выполненных из профильной трубы 40х40х3. Фермы устанавливаются на опоры, выполненные из уголков 50х50х5мм и затем привариваются. Опоры устанавливаются на влагостойкую фанеру S=10мм.
Объемные световые буквы "Эльдорадо" крепятся к рамке Рм-1, выполненной из профильной трубы 40х20х3 при помощи х саморезов 4.2х25мм шагом не более 300мм. Рамка для удобства транспортировки разбита на две части, сбалчиваеться на месте и крепится к прогонам которые приварены к фермам. Раму к прогонам фиксировать кровельными саморезами 4,8х35
Для предотвращения опрокидывания при действии ветровых нагрузок опоры рекламной установки пригружаются пригрузами из пескобетонных блоков М250 200х200х400мм.
Конструкция объемных световых букв: - лицо: акриловое стекло S=3мм, - боковые панели из профиля ALS 180мм, - задние панели из ПВХ S=8мм, которые крепятся к рамке саморезами. Подсветка внутренняя светодиодными модулями.
Все узловые и монтажные соединения сборочных единиц на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

7000х985мм

Адрес

Московская область, г. Дмитров, Профессиональная ул., д.5В.

Регион установки

Дмитров

Год

2016

Шифр

BDM-116/16

Проект для компании

ЭЛЬДОРАДО

Координаты

56.350811,37.519979
