Крышная установка 24,9х1,2м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-114.04/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

24900х1200мм

Адрес:

Московская область, г. Ивантеевка, ул Кирова.

Регион установки:

Ивантеевка

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

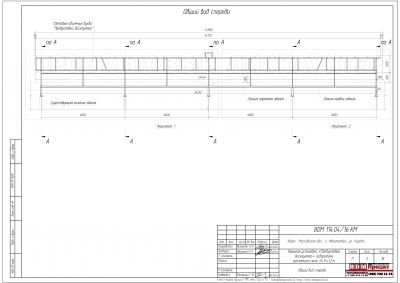

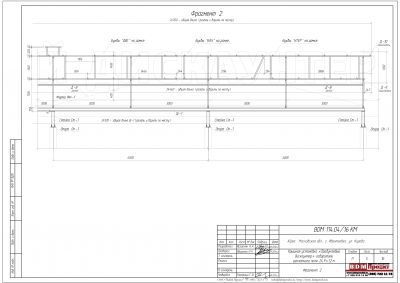

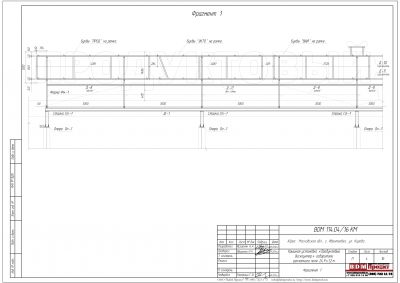

Конструкция состоит из ферм, выполненных из профильной трубы 40х40х3мм. Фермы устанавливаются на продольные опоры, выполненные из швеллеров 12П и затем, к ним привариваются. Продольные опоры, в свою очередь, устанавливаются на стойки, выполненные из трубы 100х100х4мм. Стойки опираются на существующий силовой металлокаркас здания и фиксируются на нем посредством сварки.

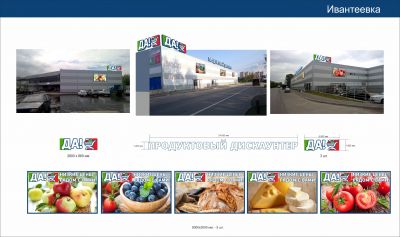

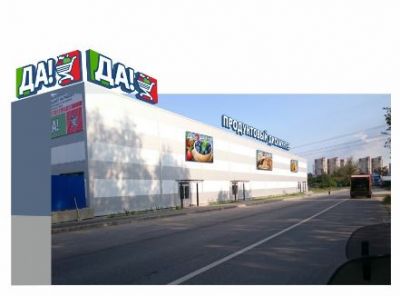

Объемные световые буквы "Продуктовый дискаунтер" предварительно собираются на подрамнике из трубы 40х20х2мм и крепятся к горизонталям посредством крюков навески из уголков 40х40х3мм и фиксируются на них болтами М8. Горизонтали крепятся к фермам сваркой.
После установки рекламной конструкции производится восстановление кровельного «пирога» здания.
Конструкция объемных световых букв: - лицо: акриловое стекло S=3мм, - боковые панели из профиля ALS 180мм, - задние панели из ПВХ S=8мм, которые крепятся к рамке саморезами. Подсветка внутренняя светодиодными модулями.
Все узловые и монтажные соединения сборочных единиц на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

24900х1200мм

Адрес

Московская область, г. Ивантеевка, ул Кирова.

Регион установки

Ивантеевка

Год

2016

Шифр

BDM-114.04/16

Проект для компании

Cупермаркет ДА!

Координаты

55.978916,37.933043

Проект для компании

Cупермаркет ДА!
