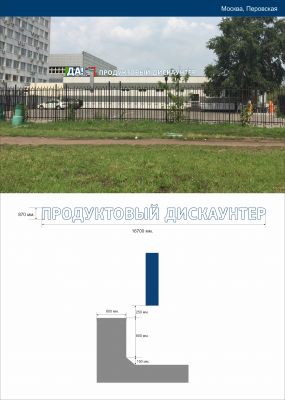

Крышная установка под световые буквы 16700х870мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-105.006/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

16700х870мм

Адрес:

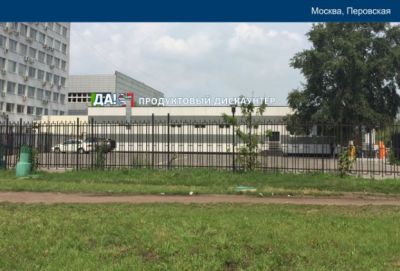

г. Москва, ул. Перовская, дом 2.

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

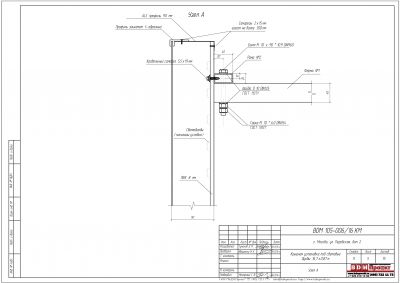

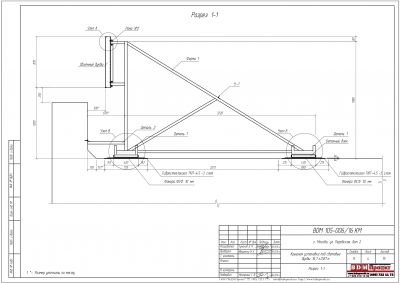

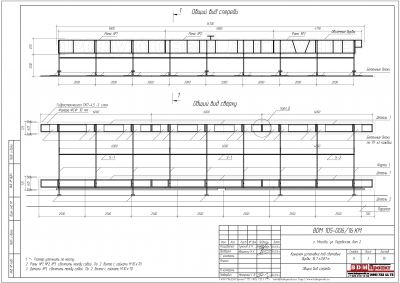

Конструкция выполнена из профильных труб 40х40х2мм, 40х20х2мм и уголков 40х40х4мм. Прижимается к крыше бетонными блоками 0,05х0,4х0,4м весом 19,2кг каждый, и фиксируется к парапету здания кровельными саморезами. Конструкция прижимается к кровле посредством собственного веса и пригрузов.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели ALS профиль 90 мм, задние панели из ПВХ S=8мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм. Все узловые соединения выполнены на сварке, монтажные - на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

16700х870мм

Адрес

г. Москва, ул. Перовская, дом 2.

Регион установки

Москва

Год

2016

Шифр

BDM-105.006/16

Проект для компании

Cупермаркет ДА!

Координаты

55.74753,37.751691

Проект для компании

Cупермаркет ДА!
