Угловая крышная установка 5800х5800х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-102.02.006/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

5800х5800х1800мм

Адрес:

МО., Раменский район, д. Дергаево.

Регион установки:

Раменки

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

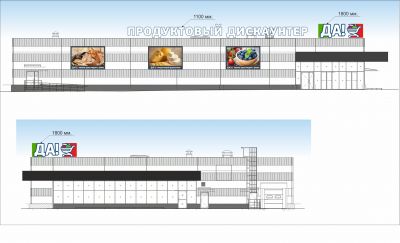

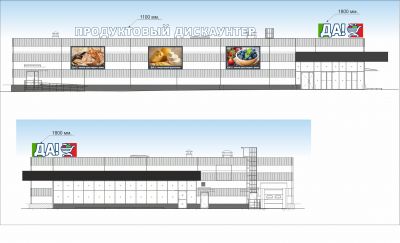

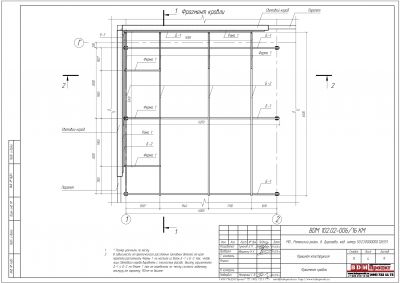

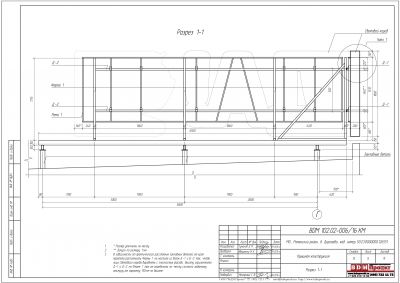

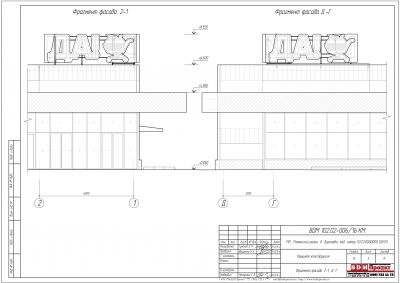

Габаритные размеры рекламного поля коробов равны 5,8х1,8м каждый. Короба повернуты к друг другу под углом 90 градусов и сходятся вплотную задними стенками. Конструкция выполнена из профильных труб 100х100х6мм, 100х50х4мм, 40х40х3мм, 40х20х2мм и уголков 40х40х4мм. Рамы коробов выполнены из трубы 40х20х2мм и навешиваются на горизонтали, прикрепленные к фермам из трубы 40х40х3мм с помощью крючков из уголков 40х40х4мм. Горизонтали коробов сварены между собой в углу и усилены вертикальной стойкой из уголка 40х40х4мм.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели ALS профиль 200 мм, задние панели из ПВХ S=8мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

5800х5800х1800мм

Адрес

МО., Раменский район, д. Дергаево.

Регион установки

Раменки

Год

2016

Шифр

BDM-102.02.006/16

Проект для компании

Cупермаркет ДА!

Координаты

55.581261,38.257415

Проект для компании

Cупермаркет ДА!
