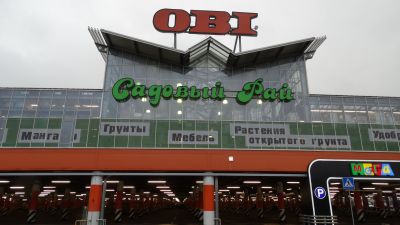

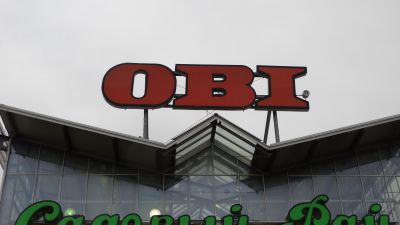

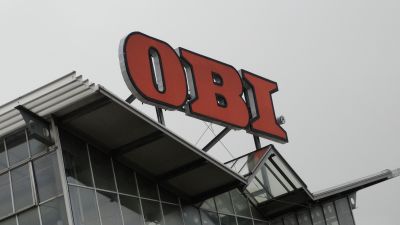

Крышная конструкция под объемные световые буквы 9620х2300мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-097.01-051/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ ОБИ

Габариты:

9620х2300мм

Адрес:

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки:

Котельники

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, г. Котельники, Белая Дача.
2. Крышная конструкция под объемные световые буквы габаритными размерами 9,62х2,3м 3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.245.

2. Конструктивное решение

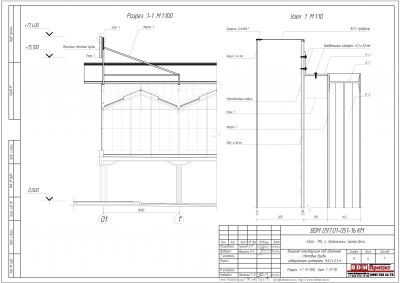

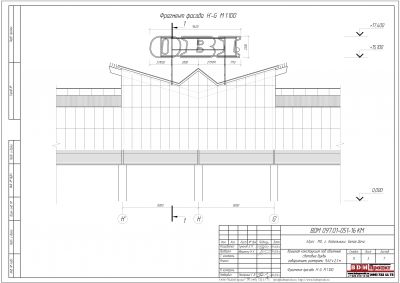

Конструкция представляет объемные световые буквы глубиной 200мм габаритами 9,62х2,3м на несущем каркасе из профильной трубы 100х100х4мм. Каркас букв закреплен на несущих фермах из нестандартного двутавра 14, устанавливаемых на кровлю здания. Фермы крепятся через отверстия в кровельных сэндвич панелях к несущим балкам покрытия здания. Узел крепления гидроизолируется.
Световые буквы:
- Лицо: акрилл 4мм,
- Боковины: ALS-профиль 200мм,
- Задняя панель: композит 10мм.
Подсветка производится светодиодными модулями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ ОБИ

Габариты

9620х2300мм

Адрес

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки

Котельники

Год

2016

Шифр

BDM-097.01-051/16

Проект для компании

OBI

Координаты

55.654213,37.843768

Проект для компании

OBI
