Артикул: BDM-064-004/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

17500х2000мм

Адрес:

Московская область, г. Дзержинский, ул. Угрешская, рядом с д. 17

Регион установки:

Дзержинск

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

2. Конструктивное решение

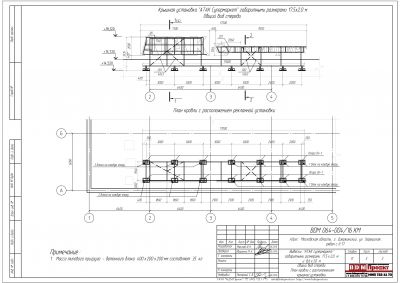

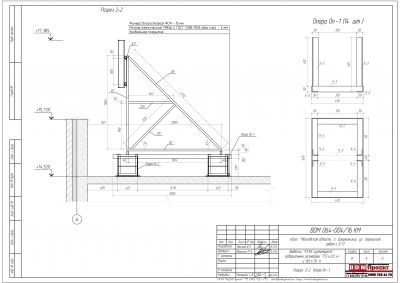

1. Несущая конструкция крышной рекламной установки представляет собой треугольные фермы, выполненные из трубы 40х40х3мм и расположенные по всей длине вывески, с объединяющими элементами у основания, на которых располагаются пригрузы из бетонных блоков. Объемные световые буквы закреплены на раме, изготовленной из трубы 40х40х3мм. Рама с буквами крепится к фермам крышной установки с помощью болтов. Объемные световые буквы с лицевой поверхностью из акрилового стекла S=3мм, боковина из профиля "АТАК" - ALS 180мм; "Супермаркет" - ALS 130мм, задние панели из композитного алюминиевого листа S=4мм.
2. Узловые и монтажные соединения - на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

17500х2000мм

Адрес

Московская область, г. Дзержинский, ул. Угрешская, рядом с д. 17

Регион установки

Дзержинск

Год

2016

Шифр

BDM-064-004/16

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

55.634695,37.852122

Проект для компании

АТАК СУПЕРМАРКЕТ
