Артикул: BDM-063.004/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

13000х1500мм

Адрес:

МО, Истринский р-н, г. п. Дедовск, г. Дедовск, ул. Железнодорожная

Регион установки:

Дедовск

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.245.

2. Конструктивное решение

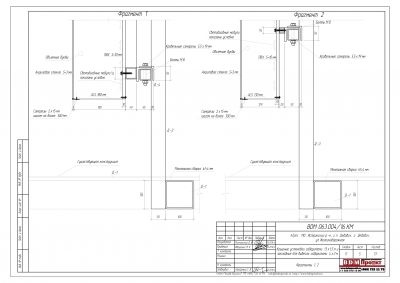

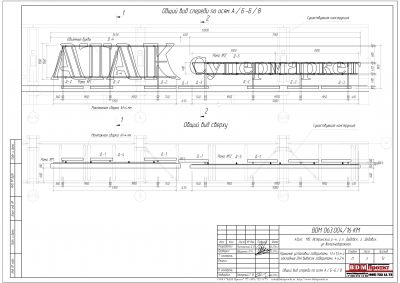

Конструкции представляют собой крышные установки габаритами 13х1,5м и закладные для вывесок габаритами 4х2м. Конструкции выполнены из профильных труб 100х100х4мм, 50х50х2мм, 40х40х2мм и 20х20х2мм. Крепится к существующей конструкции козырька монтажной сваркой kf=4мм. Рекламоноситель - лицевые панели из акрилового стекла S=3мм, боковые панели из профиля "АТАК" - ALS 180мм; "Супермаркет" - ALS 130мм, задние панели из ПВХ S=10мм, которые крепятся к каркасу саморезами. Все узловые соединения выполнены на сварке, монтажные - на болтах и сварке.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

13000х1500мм

Адрес

МО, Истринский р-н, г. п. Дедовск, г. Дедовск, ул. Железнодорожная

Регион установки

Дедовск

Год

2016

Шифр

BDM-063.004/16

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

55.865136,37.126535

Проект для компании

АТАК СУПЕРМАРКЕТ
