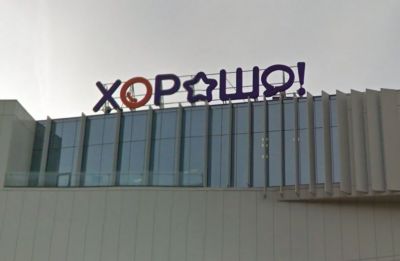

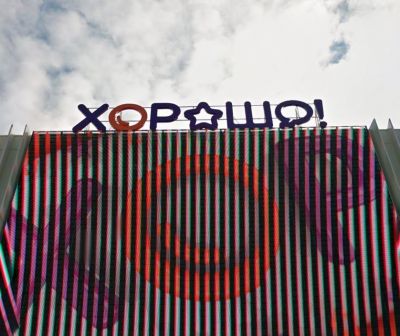

Крышная установка 17300х2700мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-РДП-049/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

ТЦ ХОРОШО

Габариты:

17300х2700мм

Адрес:

г. Москва, Хорошёвское шоссе, владения 27-33/1.

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.245. Ввиду идентичности световых частей крышных установок «ХОРОШО!» производится расчет наихудшего случая расположения крышной установки.

2. Конструктивное решение

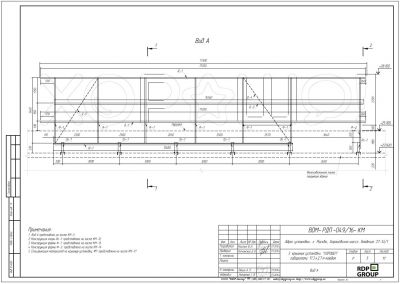

Конструкция состоит из: силовых ферм; опор; несущих балок; горизонталей; дополнительных связей.

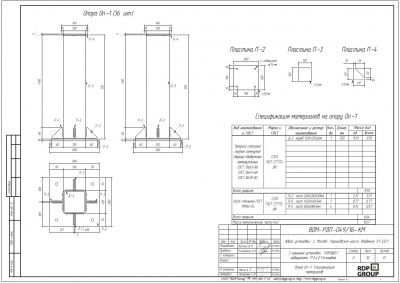

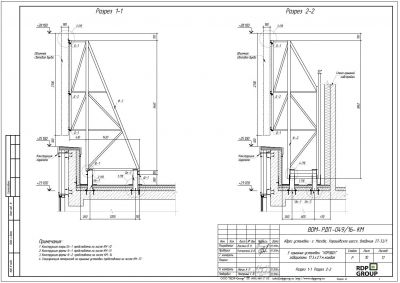

Опоры, из уголков трубы 120х5мм и листа S=10мм устанавливаются на железобетонную плиту покрытия и крепятся химическими анкерами к ней. К опорам посредством сварки крепятся силовые балки из швеллеров Ш10П, которые являются опорным «столом» для ферм. Фермы из профильных труб 60х60х3мм, 40х40х3мм крепятся к опорному «столу» монтажной сваркой, имеют опорные элементы из уголков 50х5мм для установки (центровки) горизонталей из профильной трубы 60х60х3.мм
В зоне расположения инженерного оборудования к горизонтальным направляющим привариваются дополнительные элементы, образуя тем самым фермы.
Объемные буквы крепятся к горизонталям посредством крюков навески из пластины S=4мм и фиксируются кровельными саморезами 5,5х25мм.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

ТЦ ХОРОШО

Габариты

17300х2700мм

Адрес

г. Москва, Хорошёвское шоссе, владения 27-33/1.

Регион установки

Москва

Год

2016

Шифр

BDM-РДП-049/16

Проект для компании

ТРЦ ХОРОШО

Координаты

55.777105,37.523716

Проект для компании

ТРЦ ХОРОШО
