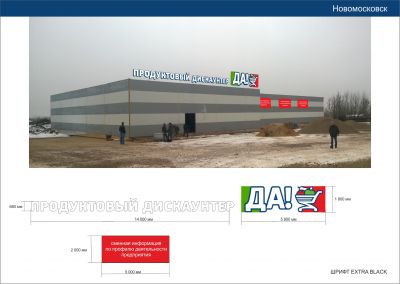

Крышная установка 14300х672мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-046.006/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

14300х672мм

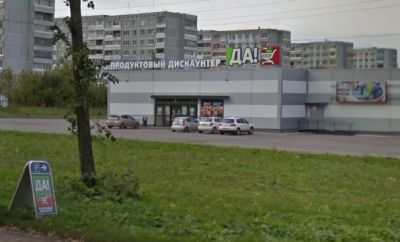

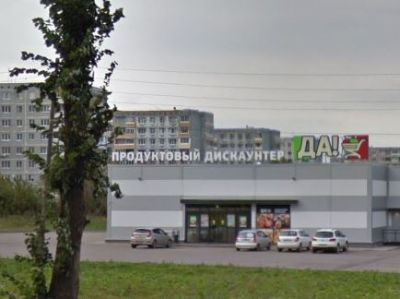

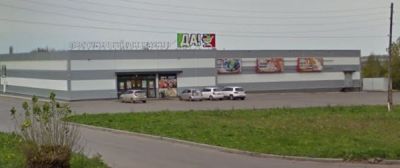

Адрес:

Тульская область, г. Новомосковск, Рязанское шоссе, дом 15

Регион установки:

Новомосковск

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

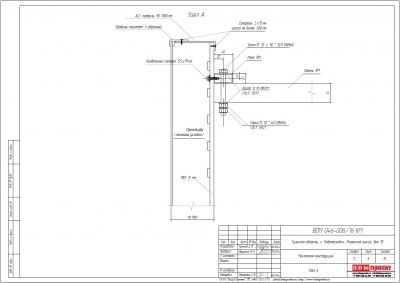

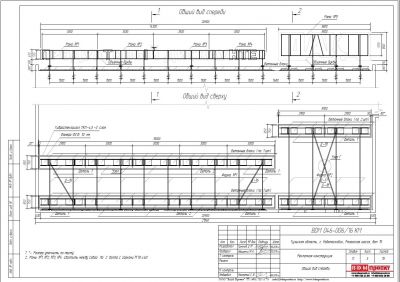

2. Конструктивное решение

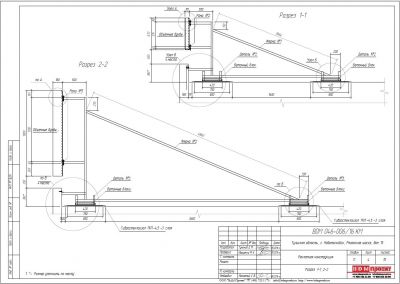

Конструкция выполнена из профильных труб 40х40х2мм, 40х20х2мм и уголков 40х40х4мм. Прижимается к крыше бетонными блоками 0,05х0,4х0,4м весом 19,2кг каждый, и фиксируется к металлокаркасу здания кровельными саморезами. Конструкция прижимается к кровле посредством собственного веса и пригрузов.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели ALS профиль 90 и180 мм, задние панели из ПВХ S=8мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм. Все узловые соединения выполнены на сварке, монтажные - на сварке и болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

14300х672мм

Адрес

Тульская область, г. Новомосковск, Рязанское шоссе, дом 15

Регион установки

Новомосковск

Год

2016

Шифр

BDM-046.006/16

Проект для компании

Cупермаркет ДА!

Координаты

54.026985,38.320854

Проект для компании

Cупермаркет ДА!

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
