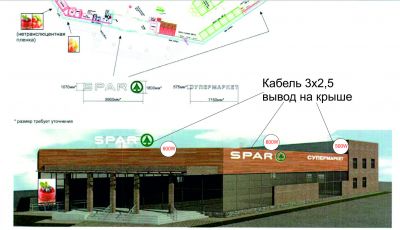

Крышная установка 8900х1800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-020-Д006

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

СУПЕРМАРКЕТ SPAP

Габариты:

8900х1800мм

Адрес:

Московская обл., г. Жуковский, ул. Дзержинского, дом 3

Регион установки:

Жуковский

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

Конструкция выполнена из профильных труб 40х40х2мм, 25х25х2мм и уголков 40х40х4мм. Прижимается к крыше бетонными блоками 0,2х0,2х0,4м весом 34,9кг каждый. Крепится к парапету анкерами по каталогу Mungo шурупом SR-STB 7/105 с дюбелем MBR-XTr 10/100. Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели из профиля ALS 130мм, задние панели из ПВХ S=8мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм шагом. Все узловые и монтажные соединения выполнены на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

СУПЕРМАРКЕТ SPAP

Габариты

8900х1800мм

Адрес

Московская обл., г. Жуковский, ул. Дзержинского, дом 3

Регион установки

Жуковский

Год

2016

Шифр

BDM-020-Д006

Проект для компании

СУПЕРМАРКЕТ SPAP

Координаты

55.597312,38.133286

Проект для компании

СУПЕРМАРКЕТ SPAP
