Артикул: BDM-019-003/16

Характеристики:

Тип конструкции:

Крышная конструкция

Место установки:

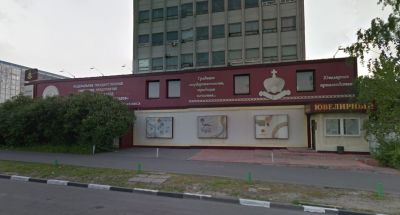

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД

Габариты:

15000х800мм

Адрес:

г. Москва, ул. Обручева, дом 31

Регион установки:

Москва

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

Конструкция выполнена из профильных труб 30х30х2мм, 20х20х2мм и уголков 40х40х4мм. Прижимается к крыше бетонными блоками 0,05х0,4х0,4м весом 19,2кг каждый. Крепится к крыше анкерами по каталогу Mungo шурупом SR-STB 7/105 с дюбелем MBR-XTr 10/100. Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели и задние панели из ПВХ S=3мм, S=5мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм. Все узловые и монтажные соединения выполнены на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Место установки

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД

Габариты

15000х800мм

Адрес

г. Москва, ул. Обручева, дом 31

Регион установки

Москва

Год

2016

Шифр

BDM-019-003/16

Проект для компании

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД

Координаты

55.651928,37.550639

Проект для компании

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
