Артикул: BDM-017.01.02.007/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

32800х3000мм

Адрес:

Московская область, Мытищинский р-н, МКАД ТПЗ «Алтуфьево», вл.3 стр.2

Регион установки:

Мытищи

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

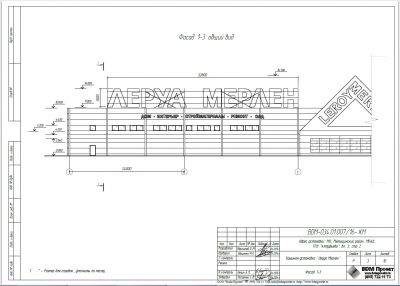

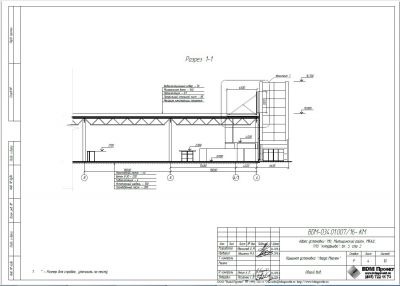

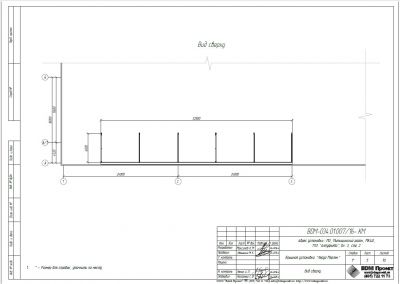

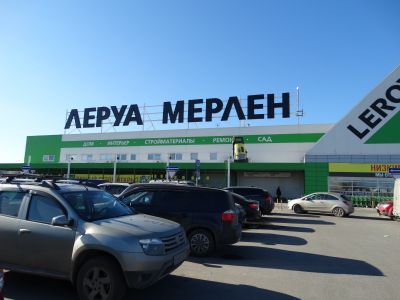

Конструкция представляет собой крышную конструкцию габаритами 32,8х3,0м, выполненной из двутавра 25Б1, профильной трубы 102х4, 120х120х4, 64х4 и прутов диаметром 20мм. Основой является опорный стол из профильной тр. 120х120х4. Стол установлен на стойках из профильной трубы 120х120х4, которые выведены сквозь кровлю и зафиксированы на несущих прогонах здания с помощью сварных соединений. Крышная установка имеет объемные световые буквы высотой 3 м, внутренний каркас букв - сварной объемный каркас из металлопроката различного сортамента с покраской эмалью для наружных работ (цвет белый).
Боковая поверхность букв выполнена из оцинкованного стального листа 0.7мм с порошковой покраской в черный цвет (глубина 200мм). Лицевая поверхность - оцинкованный стальной лист 0.7мм, с порошковой покраской в черный цвет. Подсветка - открытые светодиодные (зеленые) герметичные ленты установленные в две линии по контуру, вкл. Герметичные блоки питания на задней внешней стенке вывески. Ленты установлены в профиль для лент.

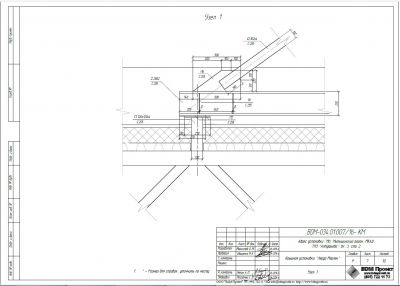

Все узловые и монтажные соединения сборочных единиц на сварке.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

32800х3000мм

Адрес

Московская область, Мытищинский р-н, МКАД ТПЗ «Алтуфьево», вл.3 стр.2

Регион установки

Мытищи

Год

2016

Шифр

BDM-034.01.007/16

Проект для компании

Леруа Мерлен

Координаты

55.910029,37.598456

Проект для компании

Леруа Мерлен
