Артикул: BDM-009/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

17800х3000мм

Адрес:

г. Москва, ул. Шереметьевская, д. 20.

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Расчетные характеристики соответствую Ст. 245.

2. Конструктивное решение

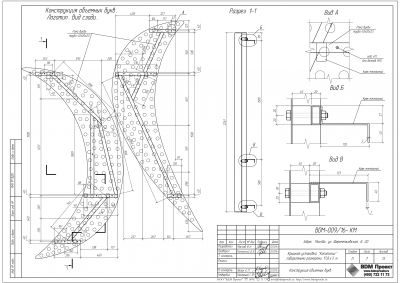

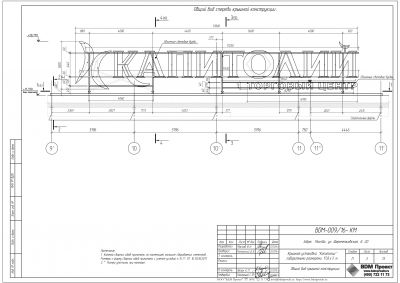

Конструкция выполнена из швеллеров 12П, профильных труб 100х100х4мм, 80х60х3мм, 60х60х3мм, 40х40х2мм. Вертикальные и горизонтальные связи выполнены из равнополочного уголка 63х5 мм. Стойки опорного стола проходят сквозь кровельное покрытие и привариваются к верхним поясам стропильных ферм. После монтажа опорного стола необходимо восстановить кровельное покрытие. Навеска букв осуществляется на горизонтальные прогоны из профильных труб 60х60х3мм, 40х40х2мм при помощи крюков из полосы 40х4мм. Фиксация производится монтажной сваркой. Рекламоноситель: - объемные световые буквы, изготовленные из листового алюминия толщиной 2мм; буквы закреплены на рамах из трубы 40х20х2мм болтами М10, подсветка осуществляется светодиодными пикселями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

17800х3000мм

Адрес

г. Москва, ул. Шереметьевская, д. 20.

Регион установки

Москва

Год

2016

Шифр

BDM-009/16

Проект для компании

ТЦ КАПИТОЛИЙ

Координаты

55.803322,37.618776

Проект для компании

ТЦ КАПИТОЛИЙ
