Артикул: BDM-007-004/16

Характеристики:

Тип конструкции:

Крышная конструкция

Габариты:

2000х17500мм

Адрес:

Калужская обл., Боровский район, г. Балабаново, ул. 50лет Октября

Регион установки:

Калуга

Год:

2016

Все характеристики

Категории:

Крышные установки

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

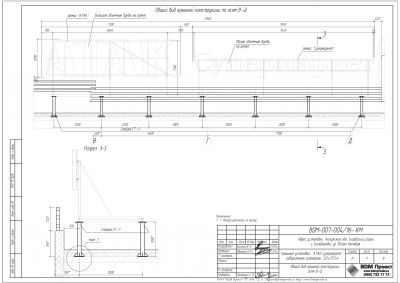

2. Конструктивное решение

Конструкции выполнены из профильных труб: 40х40х2мм, 60х40х2мм, 120х120х4мм, швеллеров 10П. К плите покрытия крепятся стойки из квадратной трубы сечением 120х120х4мм при помощи анкеров HILTI HLC 12x100/60. Оголовки стоек связывает балка из швеллера 10П. По балкам устанавливаются фермы, к которым при помощи сварки крепятся рамки с объемными световыми буквами. Рекламоноситель - лицевые панели из акрилового стекла S=3мм, боковые панели из профиля "АТАК" - ALS 180мм; "Супермаркет" - ALS 130мм, задние панели из ПВХ S=10мм, которые крепятся к каркасу саморезами. Все узловые соединения выполнены на сварке, монтажные - на болтах и сварке.

Характеристики

Тип конструкции

Крышная конструкция

Габариты

2000х17500мм

Адрес

Калужская обл., Боровский район, г. Балабаново, ул. 50лет Октября

Регион установки

Калуга

Год

2016

Шифр

BDM-007-004/16

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

55.174568,36.662528

Проект для компании

АТАК СУПЕРМАРКЕТ
