Объемные буквы 3850х1500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-142.00-000/16

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

3850х1500мм

Адрес:

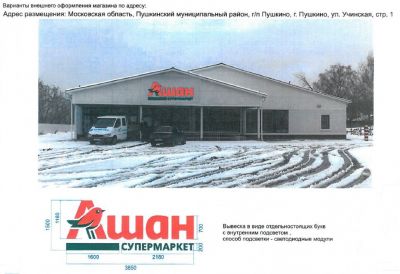

МО, г. Пушкино, ул. Учинская, стр. 1

Регион установки:

Пушкино

Год:

2016

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Конструкция предназначена для установки на местности типа "А". Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 235.

2. Конструктивное решение

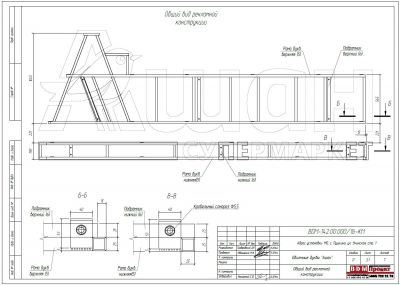

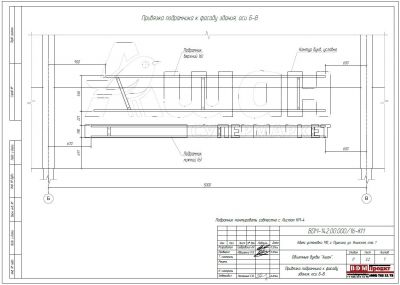

1. Конструкция выполнена из профильных труб 25х25х1,5мм и 40х20х1,5мм. Буквы крепятся на раме, пордрамник крепится к стене здания при помощи шпилек М10. Рама с буквами навешивается на подрамник крюками и фиксируется кровельными саморезами Ф5,5мм.
2. Рекламоноситель - лицевые панели из акрилового стекла S=3мм, боковые панели "Ашан" - ALS 180мм; "Супермаркет" - акрил S=2мм, задние панели из ПВХ S=10мм, которые крепятся к каркасу саморезами. 3. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

3850х1500мм

Адрес

МО, г. Пушкино, ул. Учинская, стр. 1

Регион установки

Пушкино

Год

2016

Шифр

BDM-142.00-000/16

Проект для компании

АШАН СУПЕРМАРКЕТ

Координаты

56.001146,37.834956

Проект для компании

АШАН СУПЕРМАРКЕТ
