Артикул: BDM 092/17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

3440х500мм

Адрес:

Московская обл., г. Долгопрудный, Лихачевский пр., д.76, корп.1.

Регион установки:

Долгопрудный

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Московская обл., г. Долгопрудный, Лихачевский пр., д.76, корп.1.

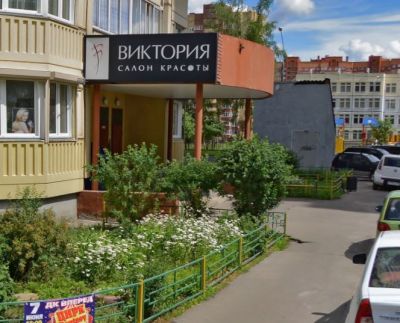

2. Рекламная конструкция: вывеска световая «Виктория».
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

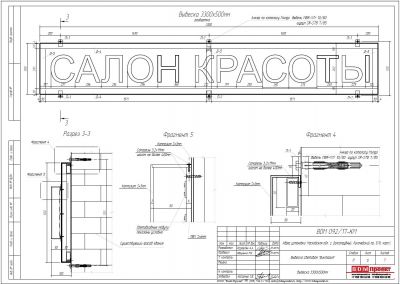

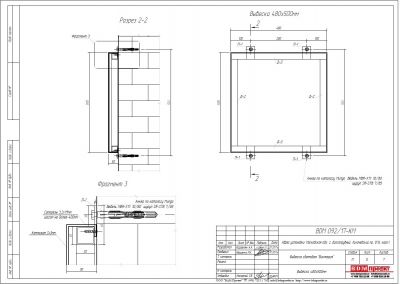

Вывеска световая «Виктория» общим габаритом 7220х500мм состоит из трех элементов: - 1-ый 3440х500мм; - 2-ой 480х500мм;- 3-ий 3300х500мм. 1-ая вывеска «Виктория» и 2-ая выполнены из силовой рамки из алюминиевой профильной трубы 30х30х2, зашитые композитом S=3мм. 3-я вывеска выполнена из силовой рамки из алюминиевой профильной трубы 20х50х2, зашитая композитом.
Крепление вывесок к стене здания анкерами по каталогу Mungo SR-STB 7/85 с дюбелем MBR-XTr 10/80.
Световые буквы клееные, выполнены из: - задняя стенка ПВХ 6мм; - лицо и бок акрил S=3мм.
Подсветка букв светодиодными модулями. Все узловые соединения выполнены на сварке, монтажные - болтах.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

3440х500мм

Адрес

Московская обл., г. Долгопрудный, Лихачевский пр., д.76, корп.1.

Регион установки

Долгопрудный

Год

2017

Шифр

BDM 092/17

Координаты

55.936474,37.494072
